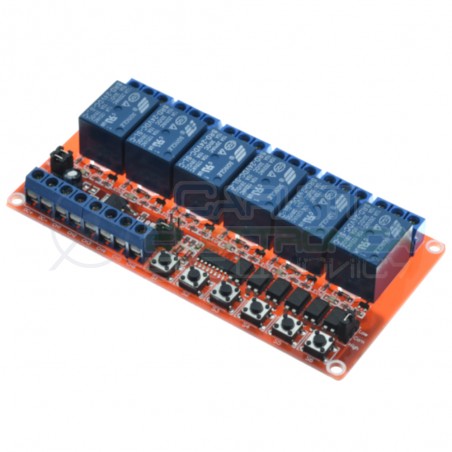

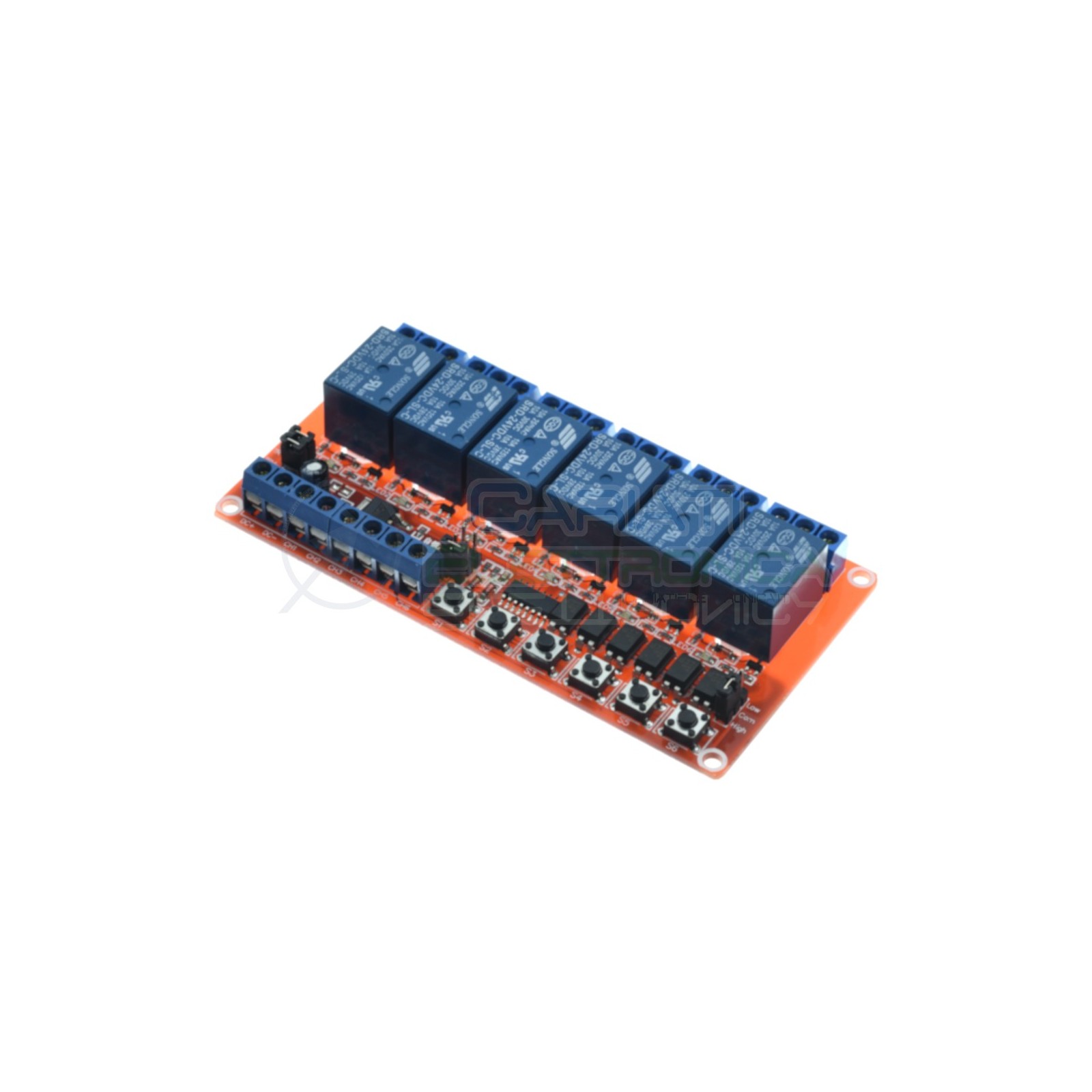

Con questa scheda è possibile pilotare 6 relè.

Alimentazione 24V

I relè possono essere configurati sia in modo Bistabile che Monostabili.

E' possibile farli funzionare a coppia, cioè attivato relè1 si disattiva relè 2 stessa cosa per 3-4/5-6.

Per configurare i relè con funzionamento Monostabile bisogna posizionare il Jumper su TR
Per configurare i relè con funzionamento Bistabile bisogna posizionare il Jumper su SL
Per configurare i relè con funzionamento a Coppia bisogna posizionare il Jumper su IL

E' possibile pilotare i relè con livello alto o basso posizionanto il Jumper rispettivamente in COM/HIGH o COM/LOW.

Le uscite del relè sono pulite.

Per commutare il relè a seconda della configurazione scelta dovrà essere applicato un impulso sulla morsettiera CH oppure premere i pulsanti S.

Si potrà scegliere una configurazione di funzionamento che varrà per tutti i 6 relè.

Dimensione 10,5x2x6 cm
