CARATTERISTICHE
Tensione di alimentazione:
- scheda: 5 Vdc
- motore: da 5 a 36 Vdc
Corrente motore max. : 16 A
Potenza max: 350 watt
Regolazione della velocità: da 0-100%
Protezione: sovracorrente
Controllo inversione di fase: sì

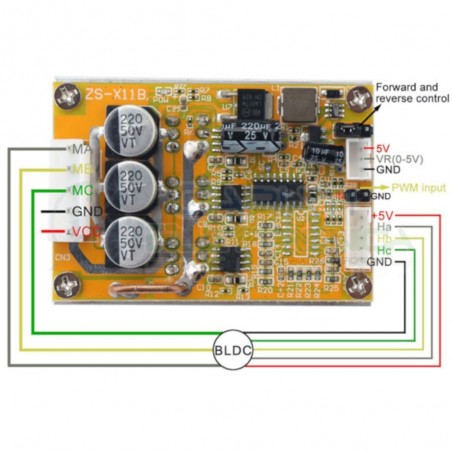

Collegamenti:
MA/MB/MC: alle fasi del motore
5V e GND: alimentazione della scheda 5 VDC
VCC e GND: alimentazione principale del motore da collegare a un alimentatore esterno
Connettore tre pin 5V/VR (0-5V)/GND: al potenziometro esterno da 10 kohm incluso
PWM input: per la regolazione della velocità (se si utilizza l’ingresso PWM è necessario scollegare il potenziometro da VR)
Ha/Hb/Hc/+5V/GND: ingresso alimentazione e sensore Hall
SC( pin su scheda): uscita segnale impulsi di velocità
Dimensioni: 63x45x29 mm
