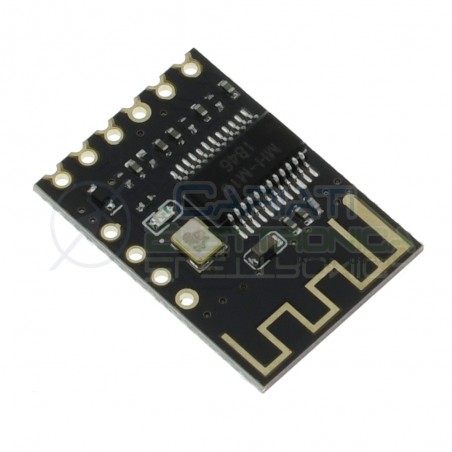

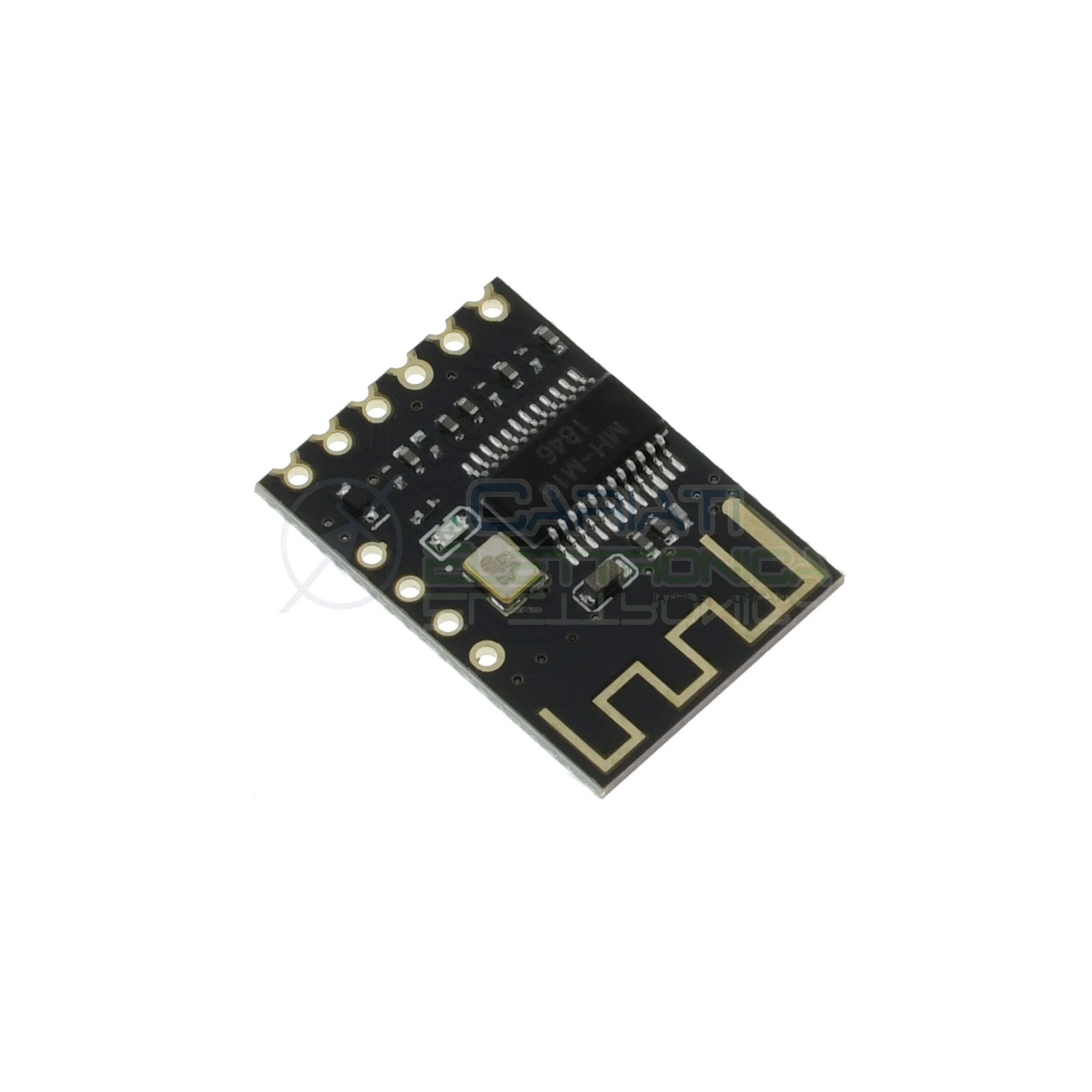

Scheda Riproduzione audio Bluetooth Wireless 4.2 MH-MX18 5V

Bluetooth versione V4.2, supporta WAV/WMA/FLAC/APE/MP3 lossless decodifica, stereo a doppio canale di uscita.

Sono presneti 6 cotattati siglati conle seguenti diciture:

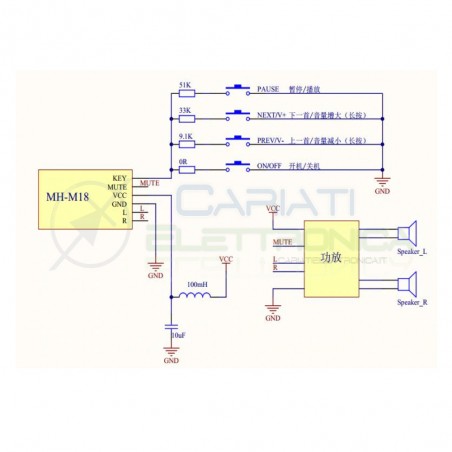

Key: Pulsante terminale di controllo (4 funzioni dei pulsanti, ulteriori resistenze ad esempio come schema elettrico)

MUTE: Terminale di controllo Mute (attivazione muto quando il livello del segnale è alto 3,3V basso livello di uscita durante la riproduzione)

VCC: Positivo di alimentazione 5 v (batteria al litio 3.7 v di alimentazione richiede corto circuito diodo)

GND: Negativo -

L: Canale sinistro

R: Canale destro
