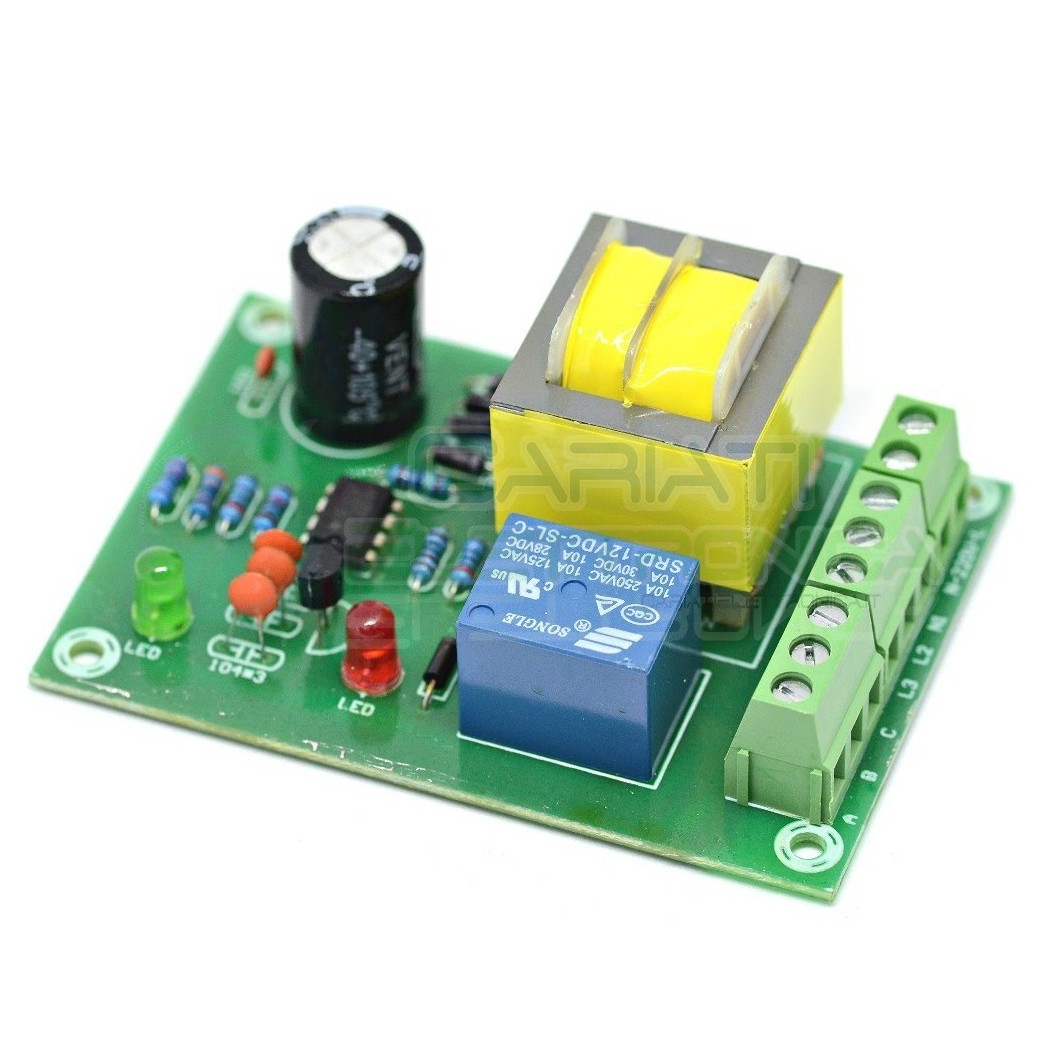

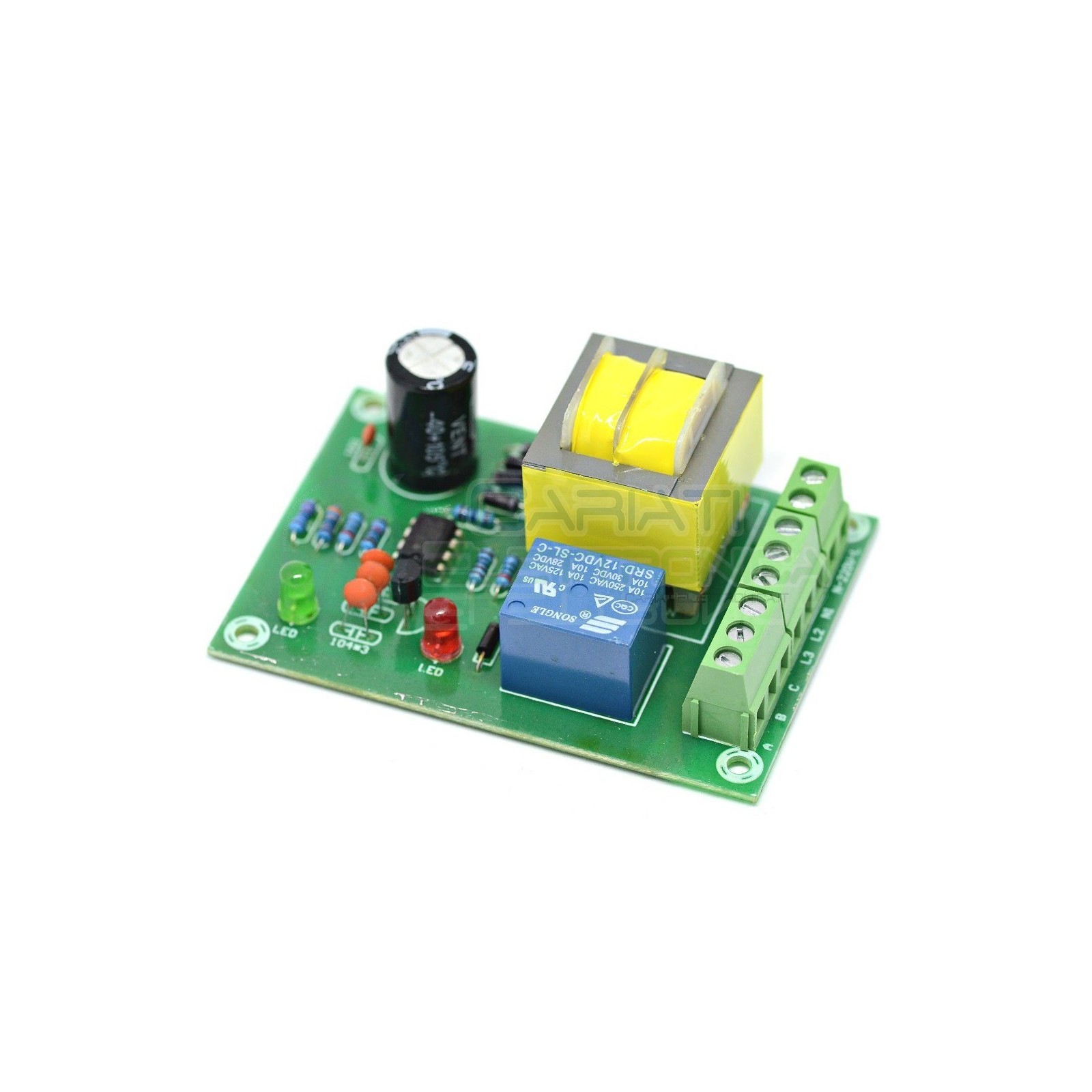

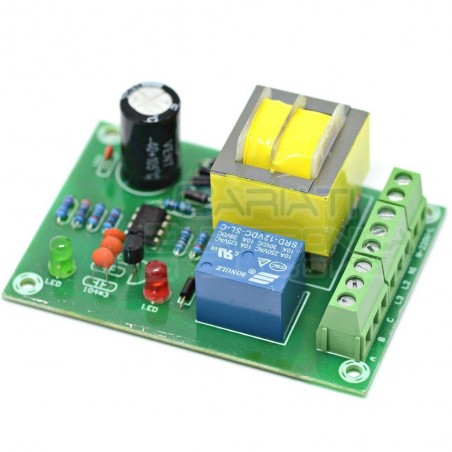

Con questa scheda , e un galleggiante opportunamente collegato, è possibile controllare l'avviamento di una pompa.

Tensione max: 230Vac

Corrente massima: 5A

Dimensioni: 80x56mm altezza 35mm

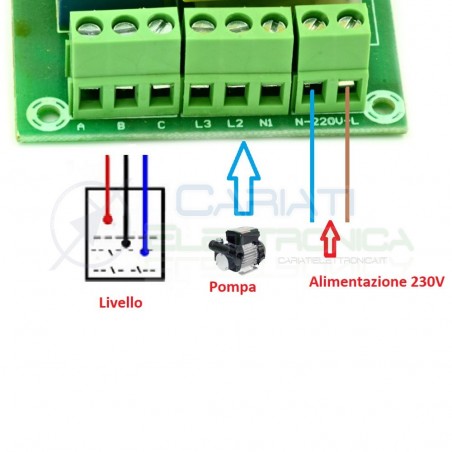

Il collegamento alla morsettiera dovrà essere:

N-220V-L: collegare l'alimentazione di rete, N neutro L fase.

N1 e il netro in comune con l'aliimentazione di rete e va collegato il neutro della pompa.

L2 e L3 sono i contatti di fase rispettivamente:

Normante Chiuso e Normalmente Aperto

A B C: sono i contatti dove deve essere collegato il sensore galleggiante.

Cavi galleggiante:

Generalmente B cavo livello centrale (punto di riferimento), A cavo livello altro,  C cavo livello basso.

Può essere collegato anche un sensore di livello a 2 fili che andra collegato tra B e C, a cotatto chiuso verra avviato o fermato il motore a seconda del collegamento su L2 o L3.
