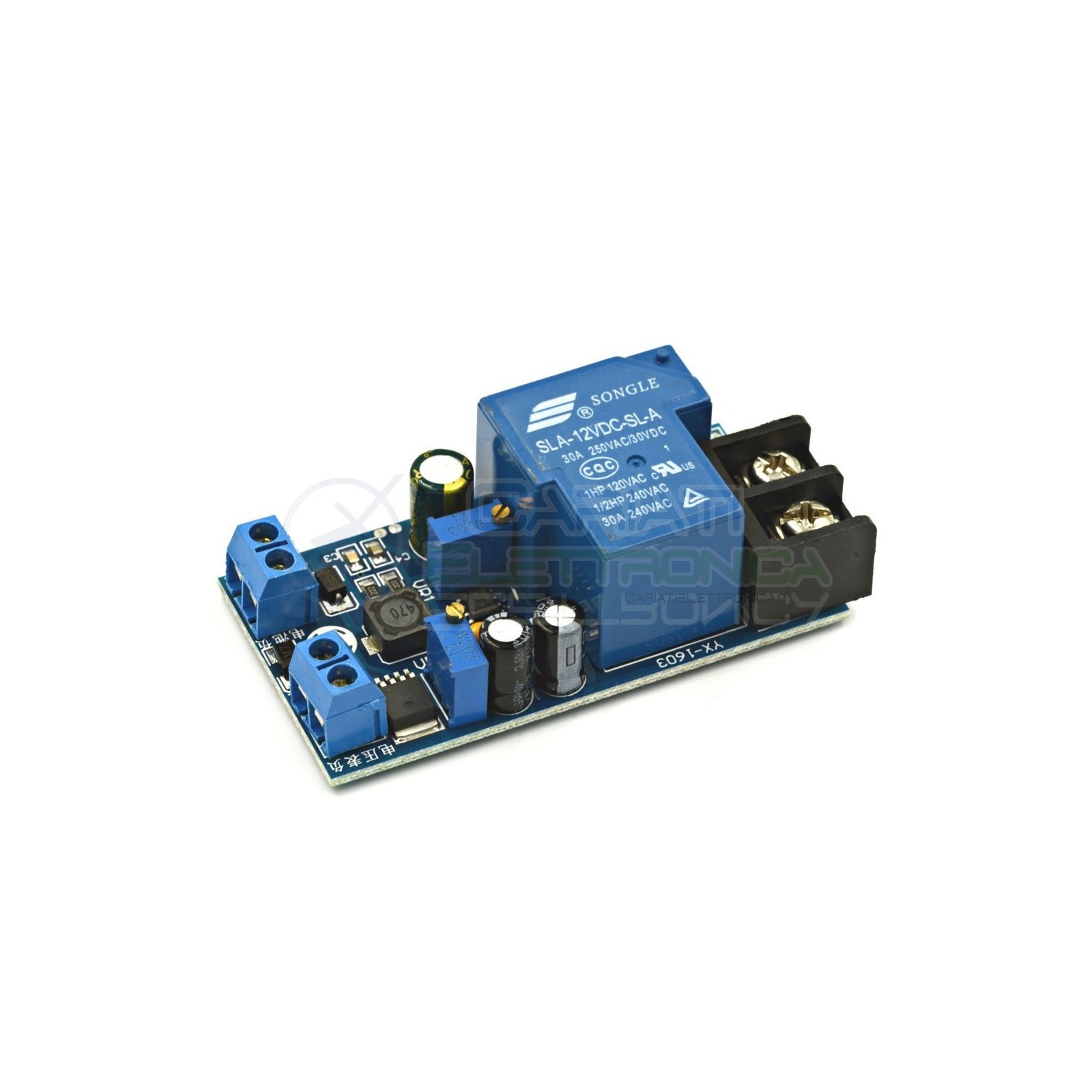

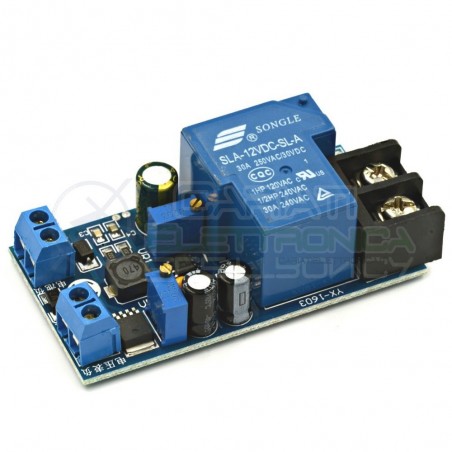

Questo circuito permette di proteggere la batteria, evitando  l'eccessiva ricarica e l'eccessiva scarica della stessa.

Con il trimmet VR2 si imposta la tensione minima di carica ,ad esempio 10,4V.
La batteria raggiunta questa soglia viene ricaricata, cioè il circuito avvia la ricarica della batteria

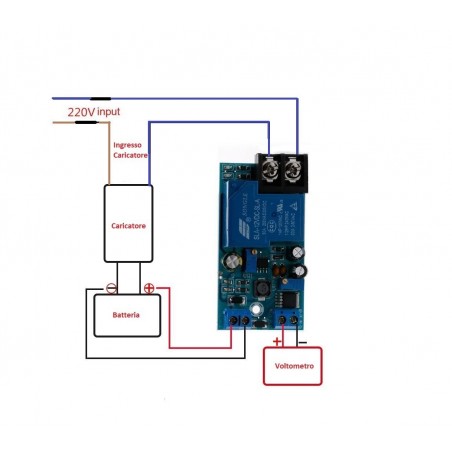

attraverso l'attivazione del caricatore, opportunemnte collegato come in immagine 2.
Con il trimmet VR1 invece è possibile impostare la tensione max di ricarica della batteria, ad esempio 14.2V.
Raggiunta quesa tensione , in fase di ricarica, il circuito stacca il caricatore.

E' possibile collegare anche un display per leggere i vari valori di tensione.

Corrente max 30A

Dimensioni: 75x37 mm , altezza 24mm
