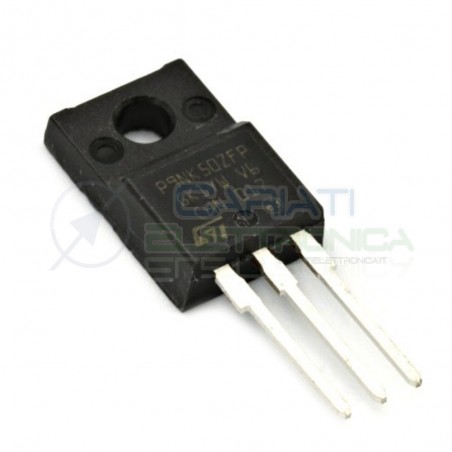

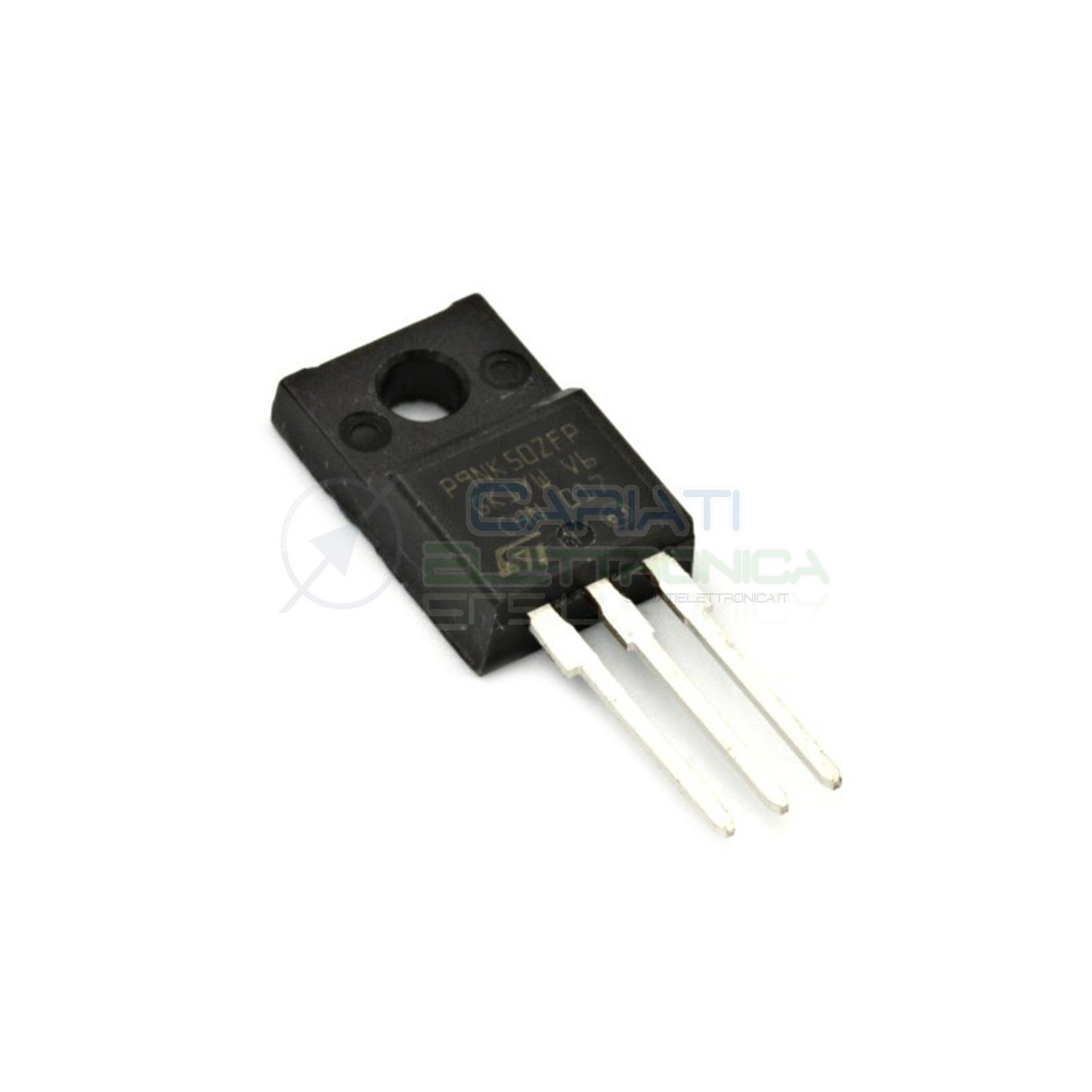

Transistor STP9NK50ZFP STMicroelectronics

Tipo di canale N
Corrente massima continuativa di drain 7,2 A
Tensione massima drain source 500 V
Resistenza massima drain source 850 mΩ
Tensione di soglia gate massima 4.5V
Tensione di soglia gate minima 3V
Tensione massima gate source -30 V, +30 V
Tipo di package TO-220FP
Tipo di montaggio Su foro
Configurazione transistor Singolo
Numero pin 3
Modalità del canale Enhancement
Categoria MOSFET di potenza
Dissipazione di potenza massima 30 W
Minima temperatura operativa -55 °C
Carica gate tipica @ Vgs 32 nC a 10 V
Capacità tipica in ingresso @ Vds 910 pF a 25 V
Ritardo di spegnimento tipico 45 ns
Altezza 9.3mm
Serie MDmesh, SuperMESH
Massima temperatura operativa +150 °C
Larghezza 4.6mm
Numero di elementi per chip 1
Materiale del transistor Si
Ritardo di accensione tipico 17 ns
Lunghezza 10.4mm
Dimensioni 10.4 x 4.6 x 9.3mm
