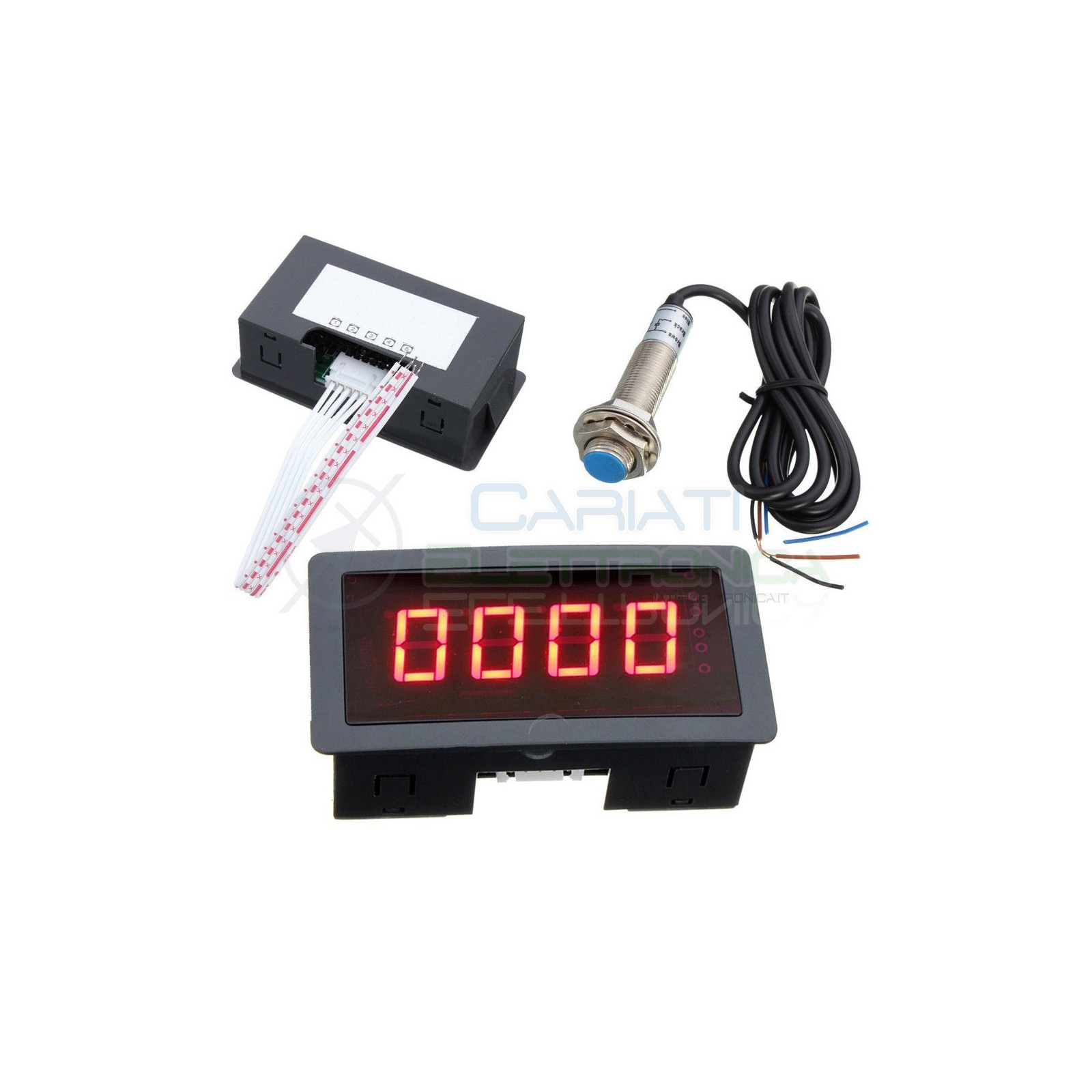

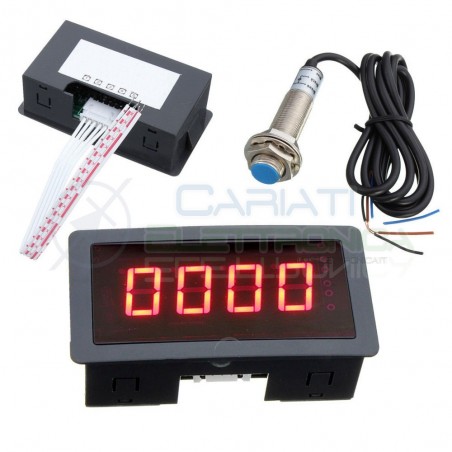

CONTAGIRI TACHIMETRO DIGITALE a LED ROSSO 9999rpm 8v 12v 24v con sensore

SPECIFICHE
Funzione: Contagiri
Range di misura: 10 – 9999rpm
Errore:0.1%
Sensore di prossimità: NPN 3 cavi normalemnte APERTO
Tempo di lettura (Refresh frequency) : 0.2-0.5S(120-1200RPM), 0.25-0.06S(2400-9999RPM)
Display: Alta luminosità a led rossi
Tensione di alimentazione: 8-24V DC (range di tensione consigliata DC 8-15V)
Assorbimento: 40mA
Dimensioni: 78 x 42 x 13mm

Dimensioni foro incasso: 72x39mm profondità circa 24mm

Collegamento
Pin 1 (cavo1) del contaggiri collegare il cavo marrone del sensore prossimità e positivo alimentazione
Pin 2 (cavo 2) del contaggiri collegare il negativo di alimentazione
Pin 3 (cavo 3) del contaggiri collegare il cavo blu del sensore prossimità
Pin 4 (cavo 4) vuoto
Pin 5 (cavo 5) del contaggiri collegare il cavo nero del sensore di prossimità
