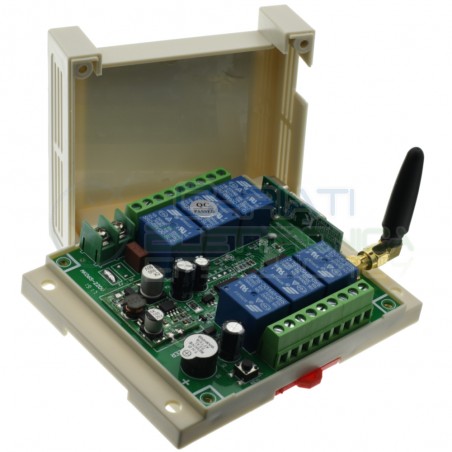

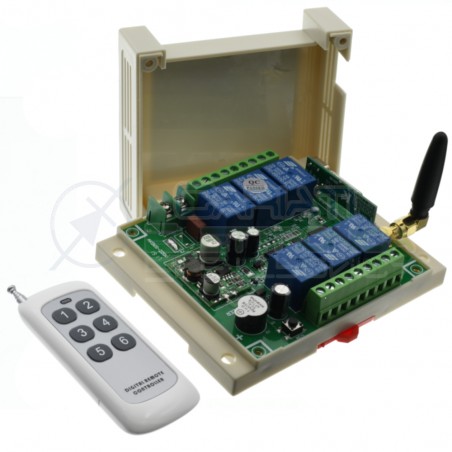

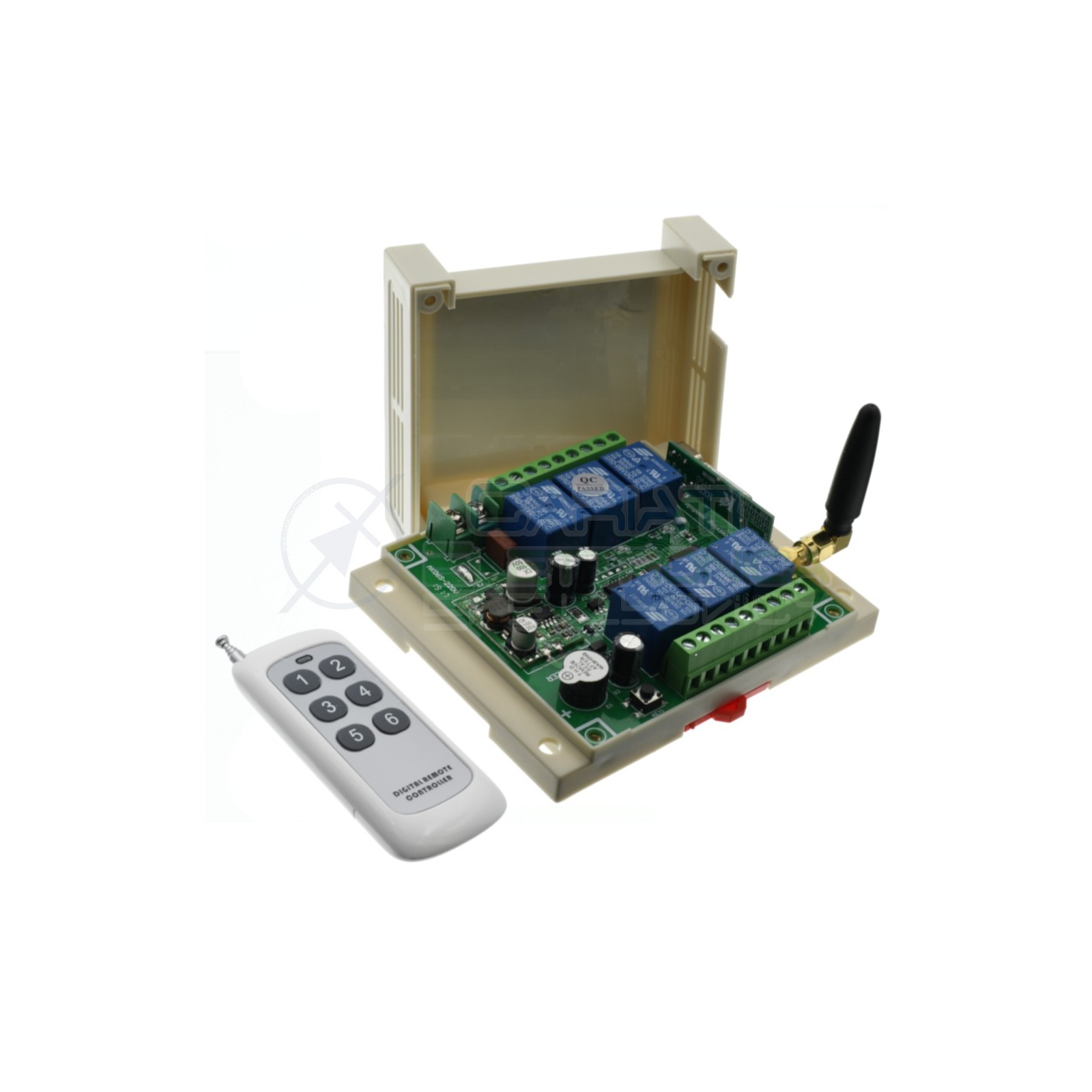

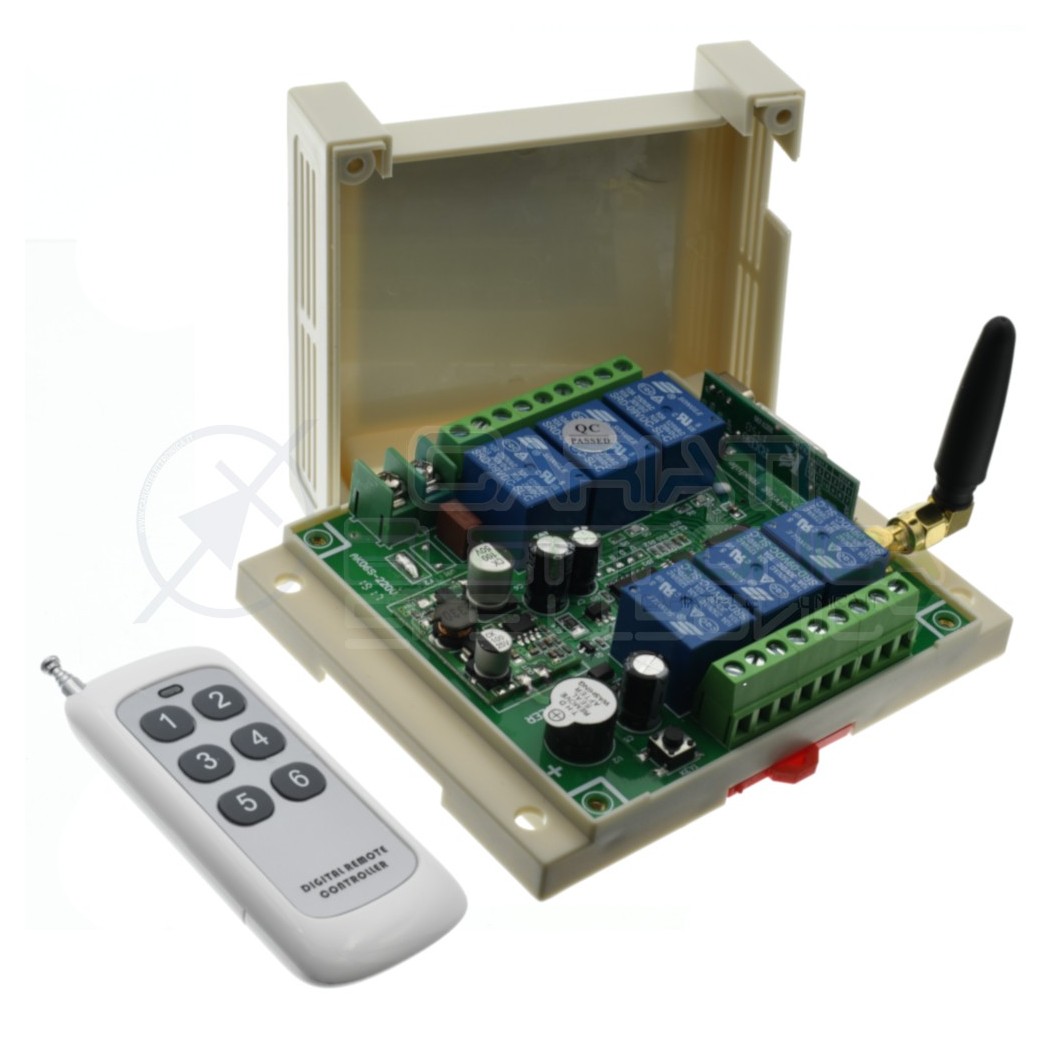

Questa scheda permette di pilotare 6 relè in varie modalità.

Premuto il pulsante il rispettivo relè viene eccitato ed appena viene rilasciato il rispettivo relè si diseccita.

I contatti di uscita dei relè sono puliti cioè non vi è tensione su di essi alimentando la sola scheda.

Le uscite del relè sono contraddistinte dalle sigle:

NO : contatto normalmente aperto

COM: contatto comune

NC : contatto normalmente chiuso

CARATTERISTICHE TECNICHE

Input DC 12V - 24V

Corrente di assorbimento 10mA

Frequenza di lavoro 433MHz

Sensibilità ricevitore -103dBm

Modi di funzionamento: 6

Corrente contatti relè: 2A per ogni canale

Dimensioni: 95x90x40mm

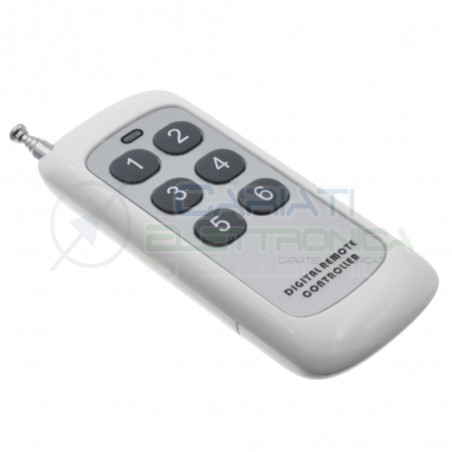

Premendo il Pulsante KEY1 sulla scheda è possibile memorizzare o cancellare un telecomando

Se si preme il pulsante KEY1 sulla scheda finché il buzzer suona ad intermittenza è possibile memorizza un telecomando, inoltre a seconda del pulsante premuto sul telecomando e possibile configurare una delle 6  modalità di funzionamento.

Se si preme il pulsante KEY1 sulla scheda finché il buzzer suona in modo continuo si cancellano tutti i telecomandi.

Modi di funzionamento:

Se in fase di memorizzazione del Telecomando premiamo il pulsante:

1 - I 6 relè funzioneranno da pulsanti. Il relè 1 funzionerà finché si mantiene premuto 1 sul telecomando e cosi via ..

2 - I 6 relè funzioneranno a coppia 1-2 3-4 5-6 . Premuto 1 si attiva il relè 1 premuto 2 si attiva il relè 2 e si disattiva 1 ecc..

3 - I 6 relè funzioneranno da interruttori.  Il relè 1 si attiva quando viene premuto il pulsante 1 del telecomando e si disattiva ripremendo il pulsante 1.

4 - I relè da 1 a 3 funzioneranno da pulsanti mentre i relè da 4 a 6 da interruttori.

5 - I relè da 1 a 3 funzioneranno da pulsanti mentre i relè da 4 a 6 da inversione a 3.

6 - I relè da 1 a 3 funzioneranno da pulsanti mentre i relè da 4 a 6 da inversione a 3.
