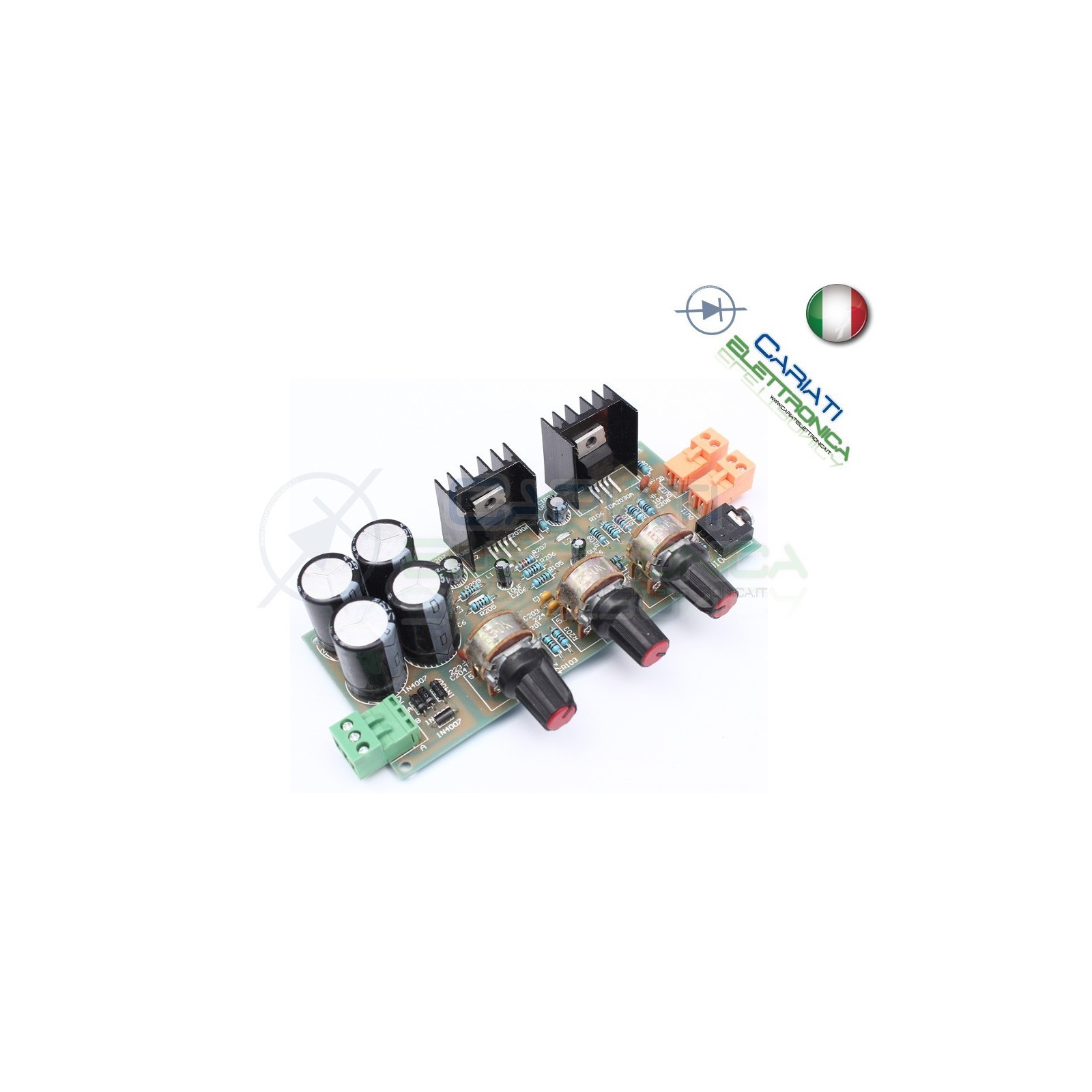

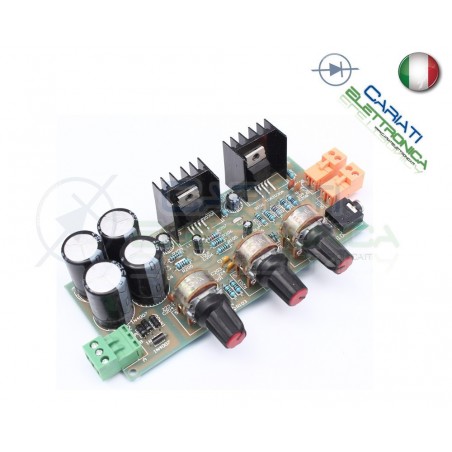

Amplificatore audio digitale TDA2030 TDA2030A 2x18W

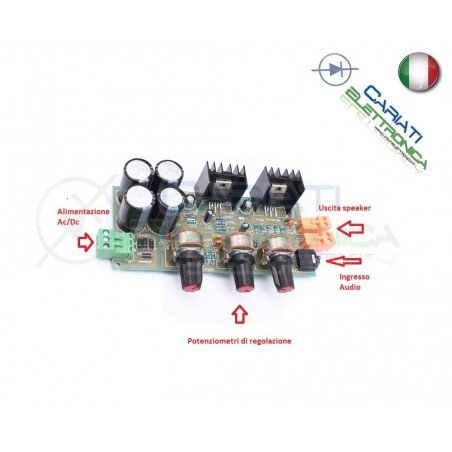

Nella seconda immagine è possibile visualizzare lo schema di collegamento

Amplificatore audio stereo con una potenza di uscita di ben 18+18W. Viene fornito tutto l’occorrente, PCB, morsettiere, potenziometri, manopole, dissipatori termici e componenti elettronici per il montaggio. Può essere connesso ad un PC, notebook o ad una sorgente audio ed è in grado di pilotare due piccoli diffusori acustici con un’ottima qualità Hi-Fi e resa in potenza. Integra un controllo di toni, alti e bassi e uno per la regolazione del volume di ascolto. I connettori presenti a bordo facilitano le connessioni alla sorgente e agli altoparlanti.

SPECIFICHE TECNICHE:
IC: TDA2030
Due canali stereo: 18+18W
Tensione di alimentazione: 9~15Vca
Impedenza altoparlanti: 4-8Ω
Potenziometri per il controllo di: Alti, Bassi e Volume

MODALITA’ DI CONNESSIONE:
Ingresso audio: jack stereo 3.5mm
Uscita altoparlanti: 2 connettori innestabili a vite a 2 contatti, passo 5mm
Ingresso alimentazione: 1 connettore innestabile a vite a 3 contatti, passo 5mm
1. AC
2. GND
3. AC

Dimensioni: 120 x 55 mm
