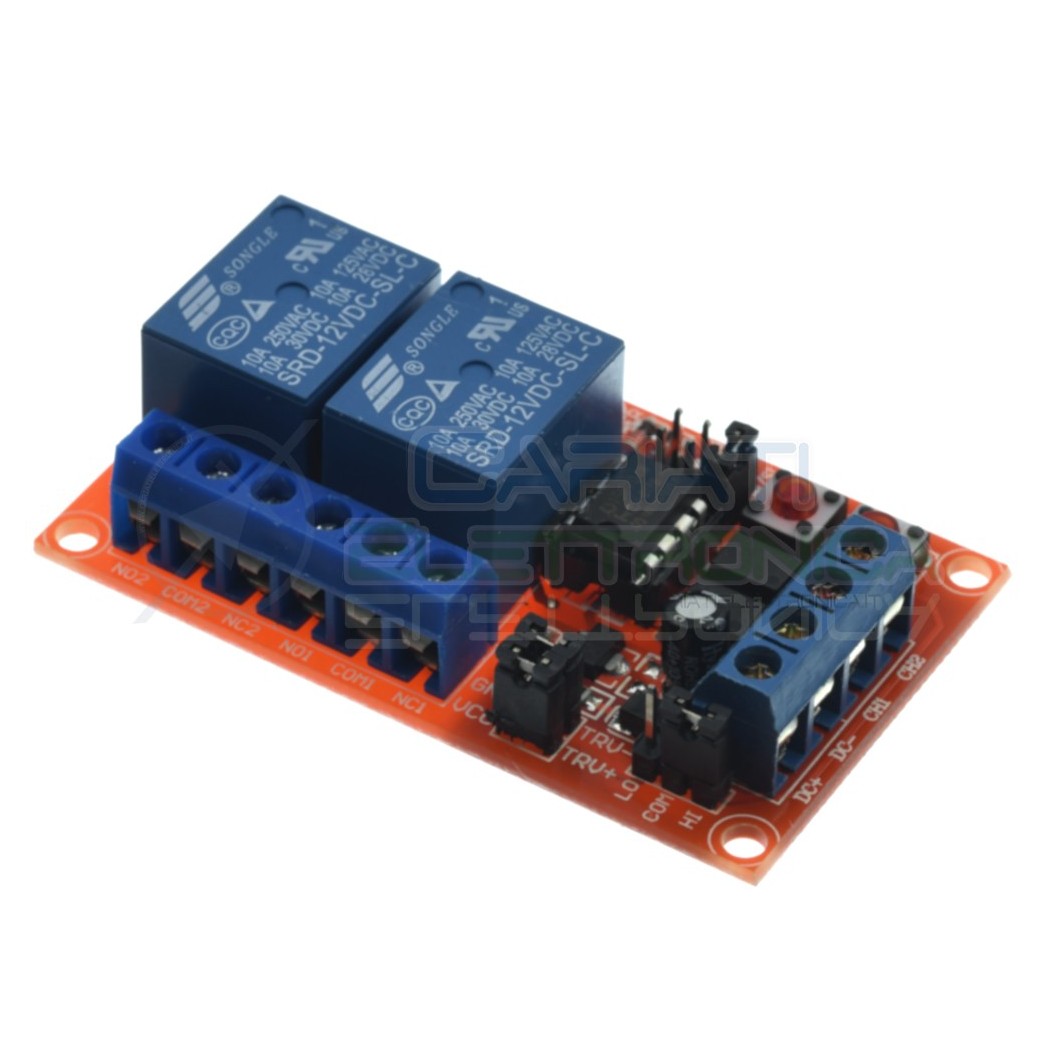

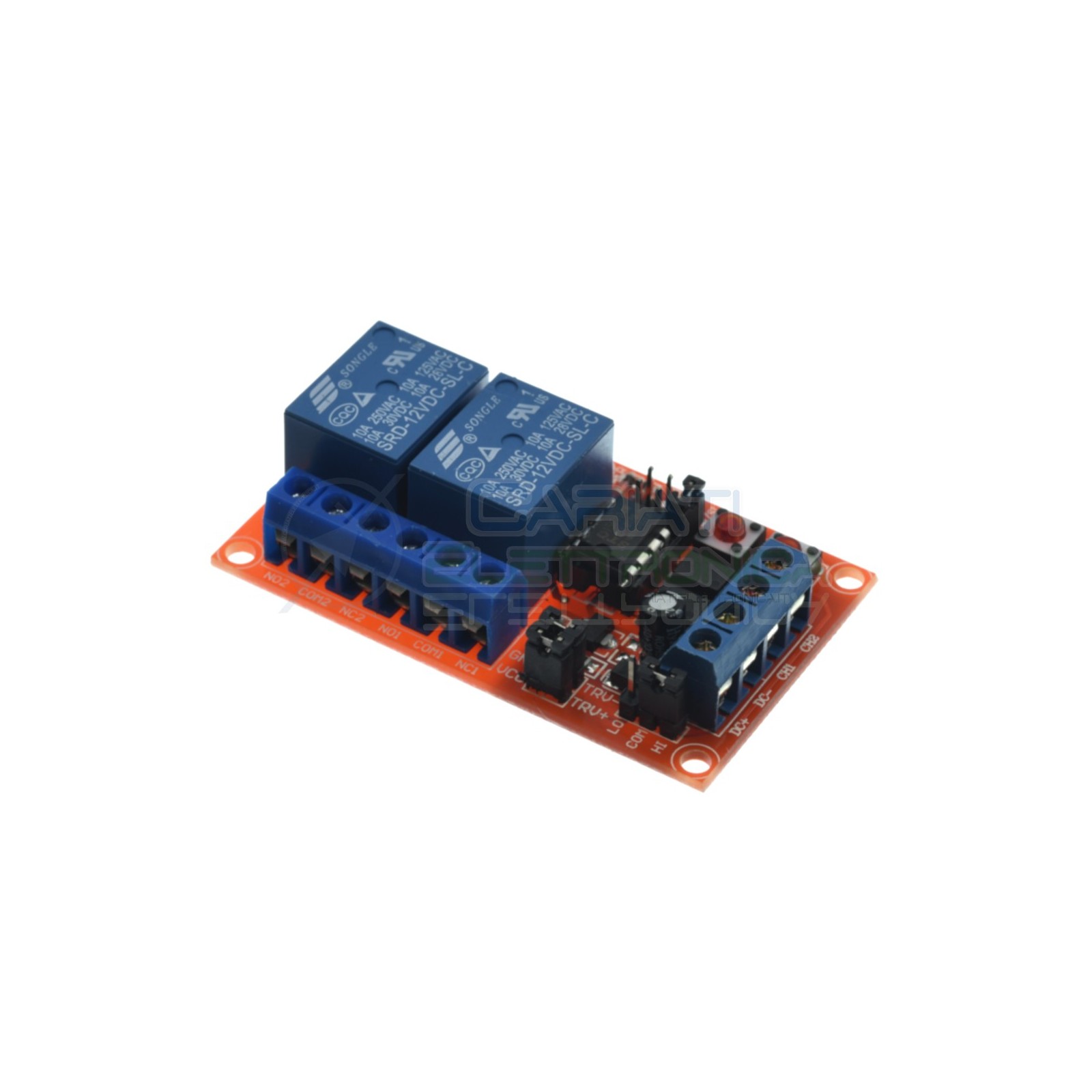

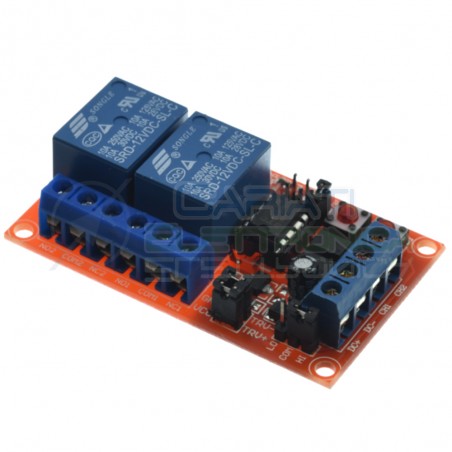

Con questa scheda è possibile pilotare 2 relè.

Alimentazione 12V

I relè possono essere configurati sia in modo Bistabile che Monostabili.

E' possibile farli funzionare a coppia, cioè attivato relè 1 si disattiva relè 2 .

Per configurare i relè con funzionamento Monostabile bisogna posizionare il Jumper su TR
Per configurare i relè con funzionamento Bistabile bisogna posizionare il Jumper su SL
Per configurare i relè con funzionamento a Coppia bisogna posizionare il Jumper su IL

E' possbile pilotare i relè con livello alto o basso posizionando il Jumper rispettivamente in COM/HIGH o COM/LOW.

Le uscite del relè sono pulite.

Per commutare il relè a seconda della configurazione scelta dovrà essere applicato un impulso sulla morsettiere CH oppure premere i pulsanti S.

Si potrà scegliere una configurazione di funzionamento che varrà per tutti i 2 relè.
