Scheda di protezione per 2 batterie in serie a litio li-ion 7.4V 3A

Prima di provvedere al cablaggio le batterie devono essere cariche/ricaricate altrimenti non si ha tensione in uscita in quanto la scheda va in protezione per salvaguardare le batterie.

Protezione contro i cortocircuiti

Protezione da sovraccarico

Protezione da sottotensione

Protezione da sovracorrente

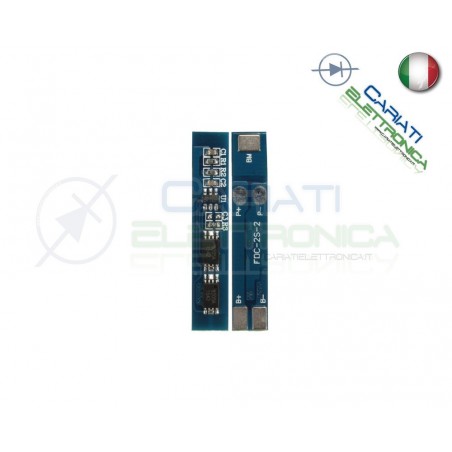

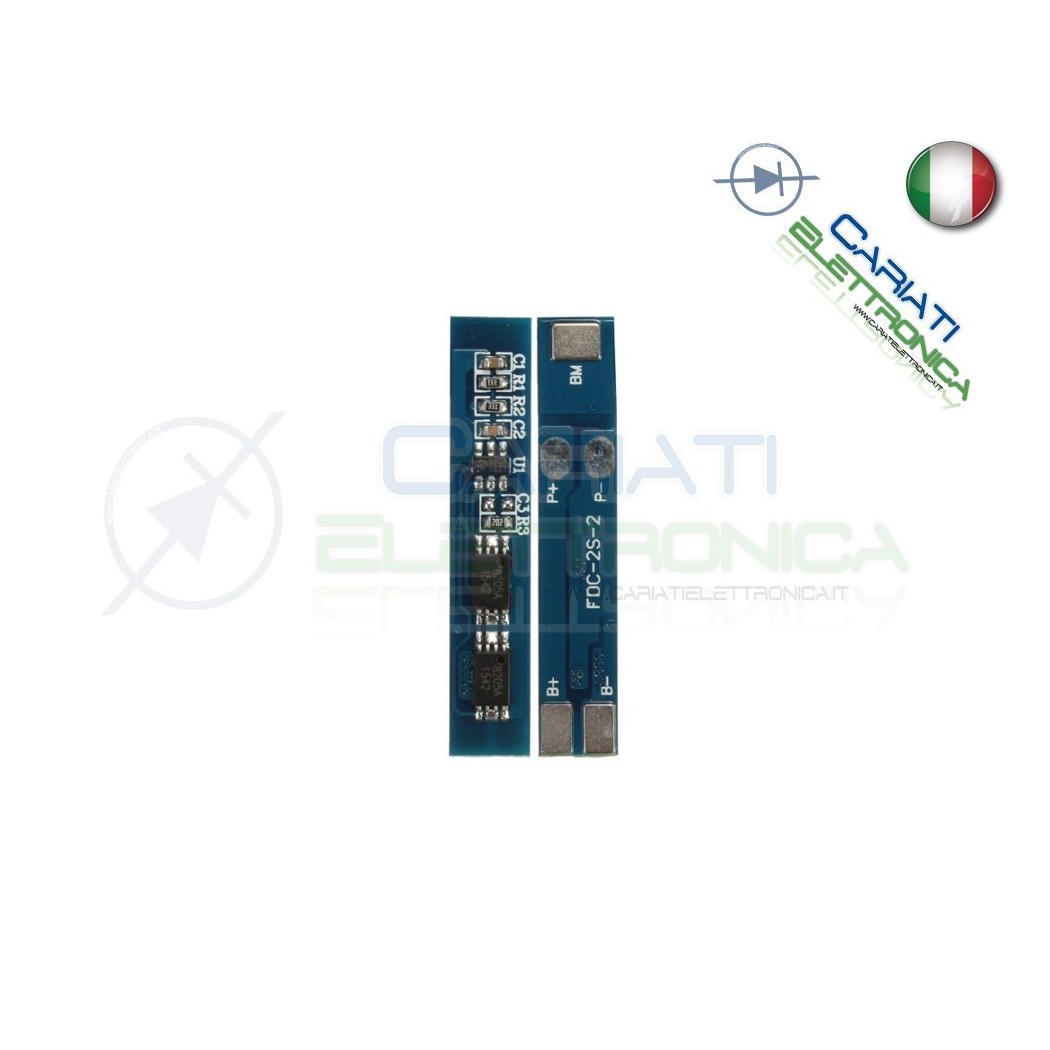

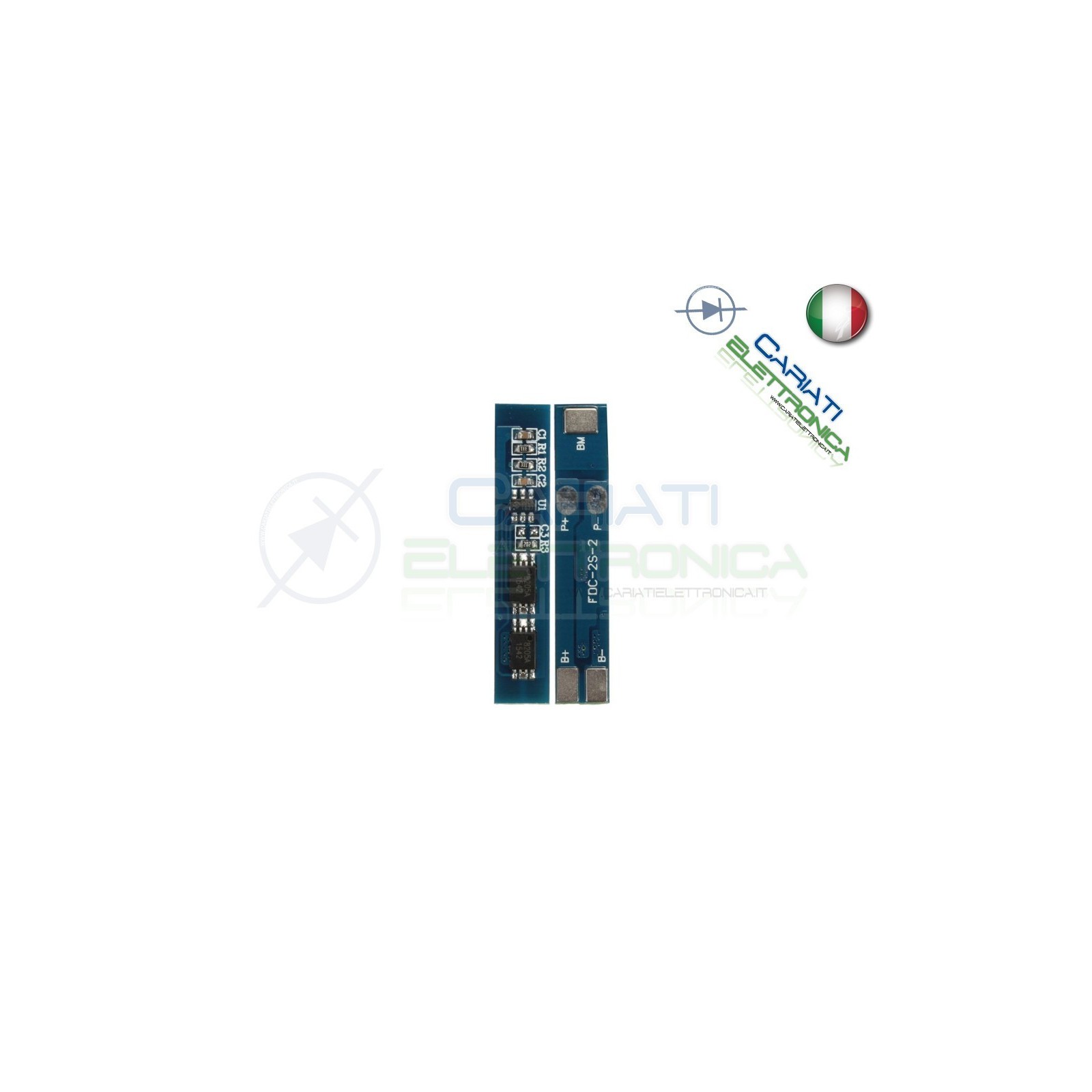

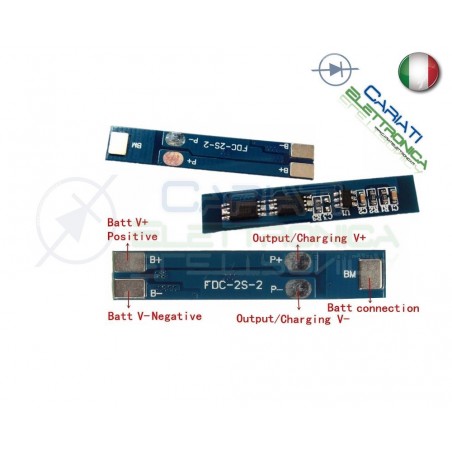

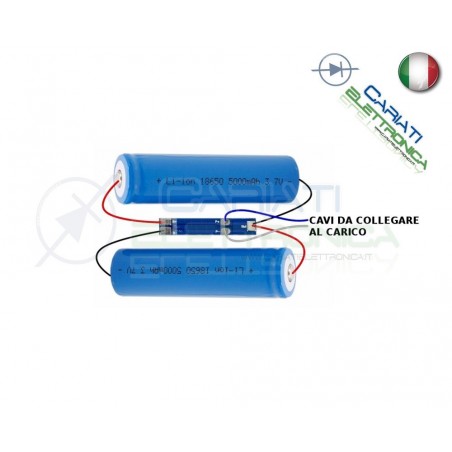

Questo PCB protegge le batterie agli ioni di litio configurate in 2S (2 batterie in serie)

da un eccesso di carica o scarica.

Le protegge da sovracorrente, limitando la corrente massima a 3A, e corto circuito.

Questo modulo non è un circuito di carica!

Un caricabatterie adeguata deve essere utilizzato per ricaricare correttamente le batterie

Charging Voltage - 7.4 8 V

Charging Current - - 3 A

Discharge Current - - 3 A

Overcharge detection per cell 4.32 4.35 4.38 V

Overdischarge detection per cell - 2.9 V

Dimensioni: 36x6.5x3mm
