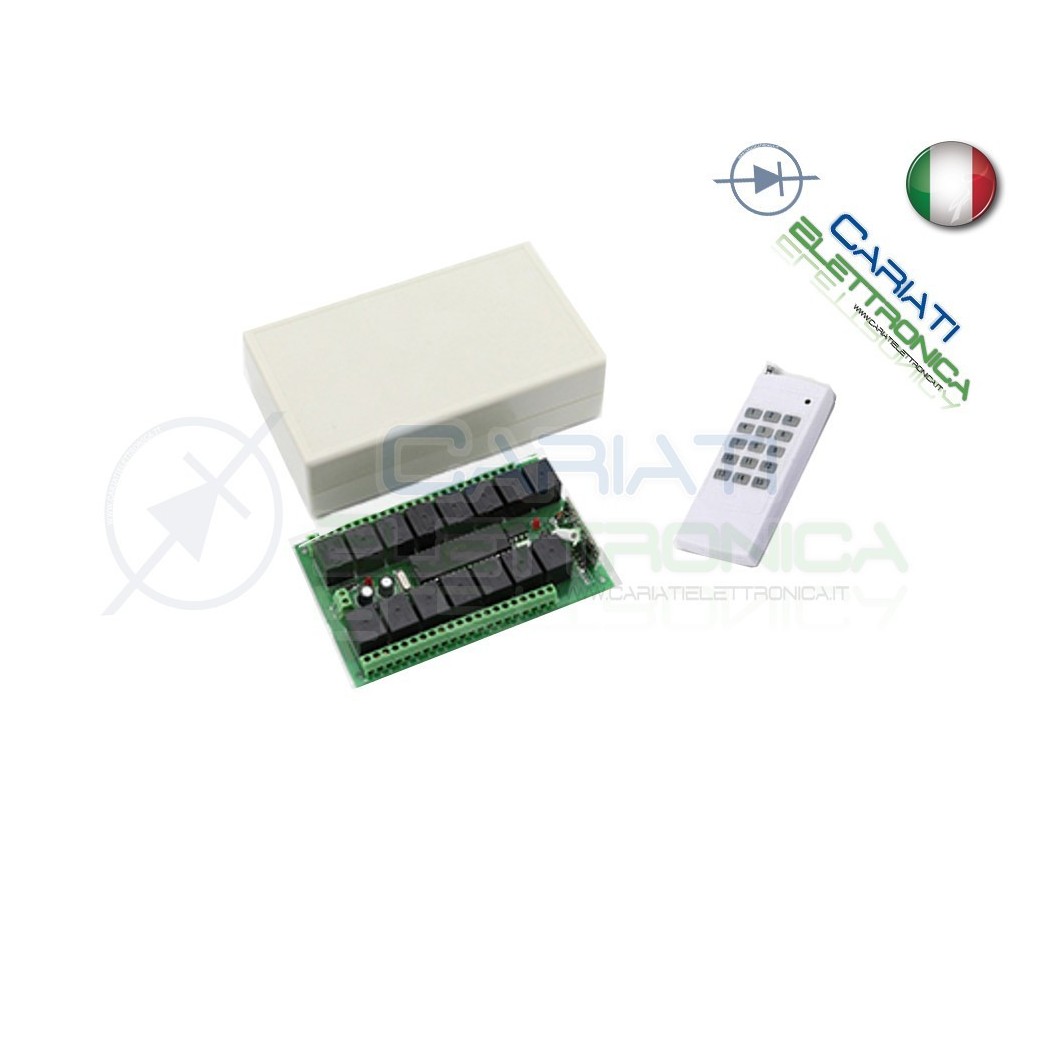

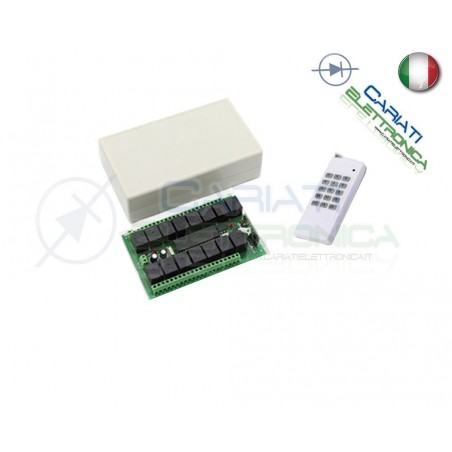

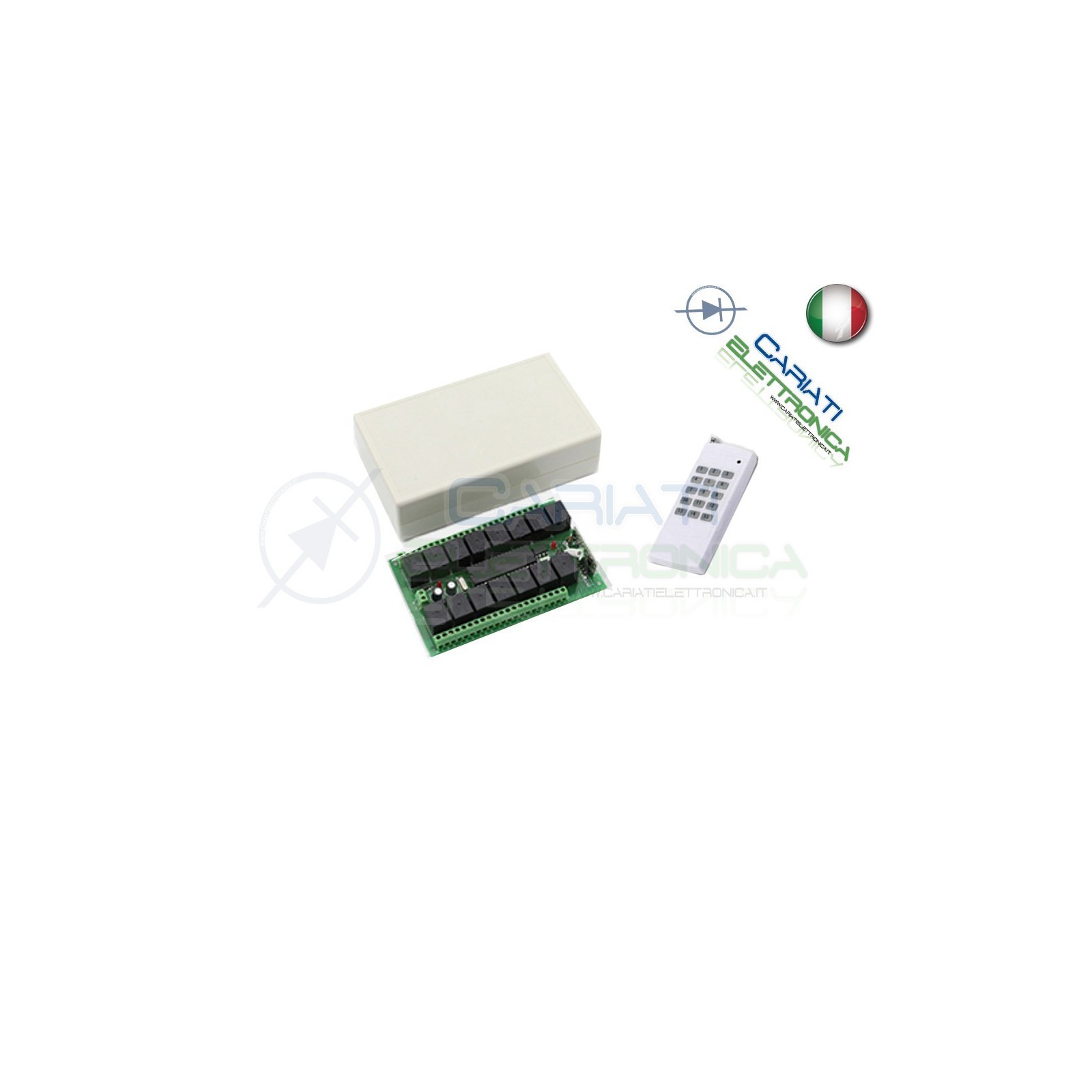

Questa scheda, con relè, permette di controllare a distanza l'accensione di una luce, di un motore,l'apertura di una porta ( funzione interruttore o pulsante ) e tanto altro.

Alimentazione DC 12V
Canali 15
Corrente di Lavoro 12mA
Frequenza 433MHz
Receiver Sensitivity -103dBm
Massima corrente relè 3A
Dimensioni 125X80X32mm

LA SCATOLA NON PRESENTA FORI PER QUESTO DOVRANNO ESSERE PRATICATI SECONDO LE PROPRIO ESIGENZE, IN MODO DA FACILITARE I COLLEGAMENTI

In assenza di ostacoli il campo di azione del telecomando è circa 25m.

Le funzioni impostabili ( attraverso il Jumper sulla scheda) sono 3 e sono le seguenti:

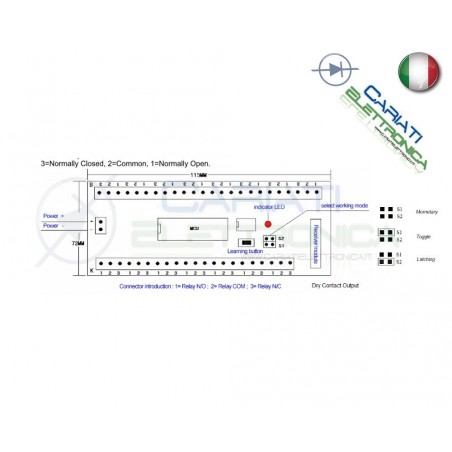

Per selezionare la modalità di funzionamento bisogna posizionare il Jumper nella corretta posizione, come indicato nella seconda immagine

Jumper in S1 Toggle
Jumper in S2 Latching
Nessun Jumper Momentary

1. Momentary: Tenendo premuto il pulsante A il rispettivo relè entra in funzione ON; Rilasciando il pulsante il relè torna in OFF, stesso funzionamento per gli altri pulsanti

2. Toggle: Premendo il pulsante A il relè va in ON, ripremendo il pulsante A il relè ritorna in OFF

3. Latching: Premendo il pulsante A il rispettivo relè è in ON e il relè B è in OFF, premendo il pulsante B il relè A è in OFF e B in ON

Le uscite del relè sono pulite.

Maggiori info potete trovarle consultando il manuale.

E' possibile memorizzare più telecomandi ( contattateci per essi) premendo il pulsante sulla scheda e rilasciandolo appena il led su di essa inizia a lampeggiare. Dopodiché premere il pulsante A del telecomando in modo da memorizzarlo sulla scheda

Scarica il manuale
