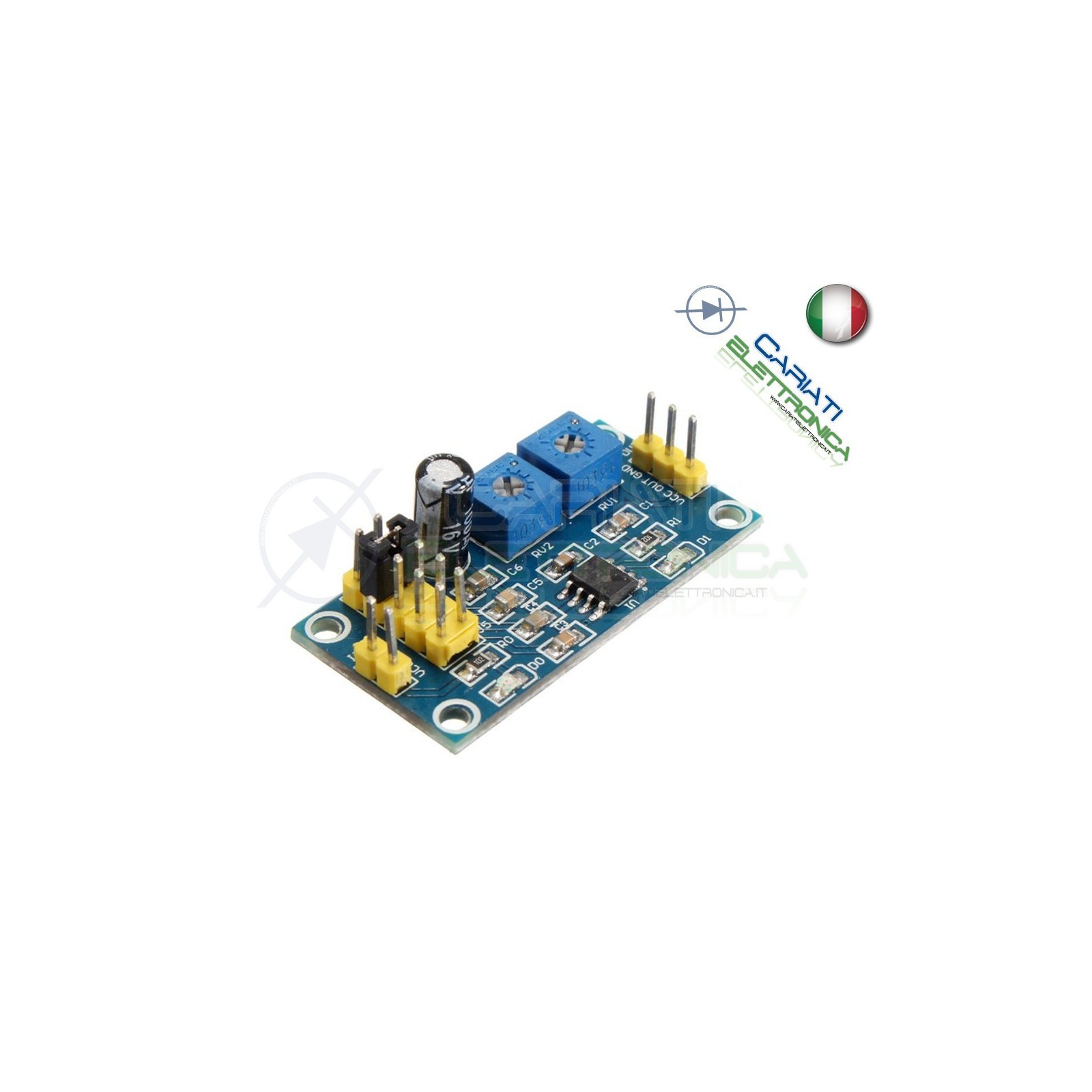

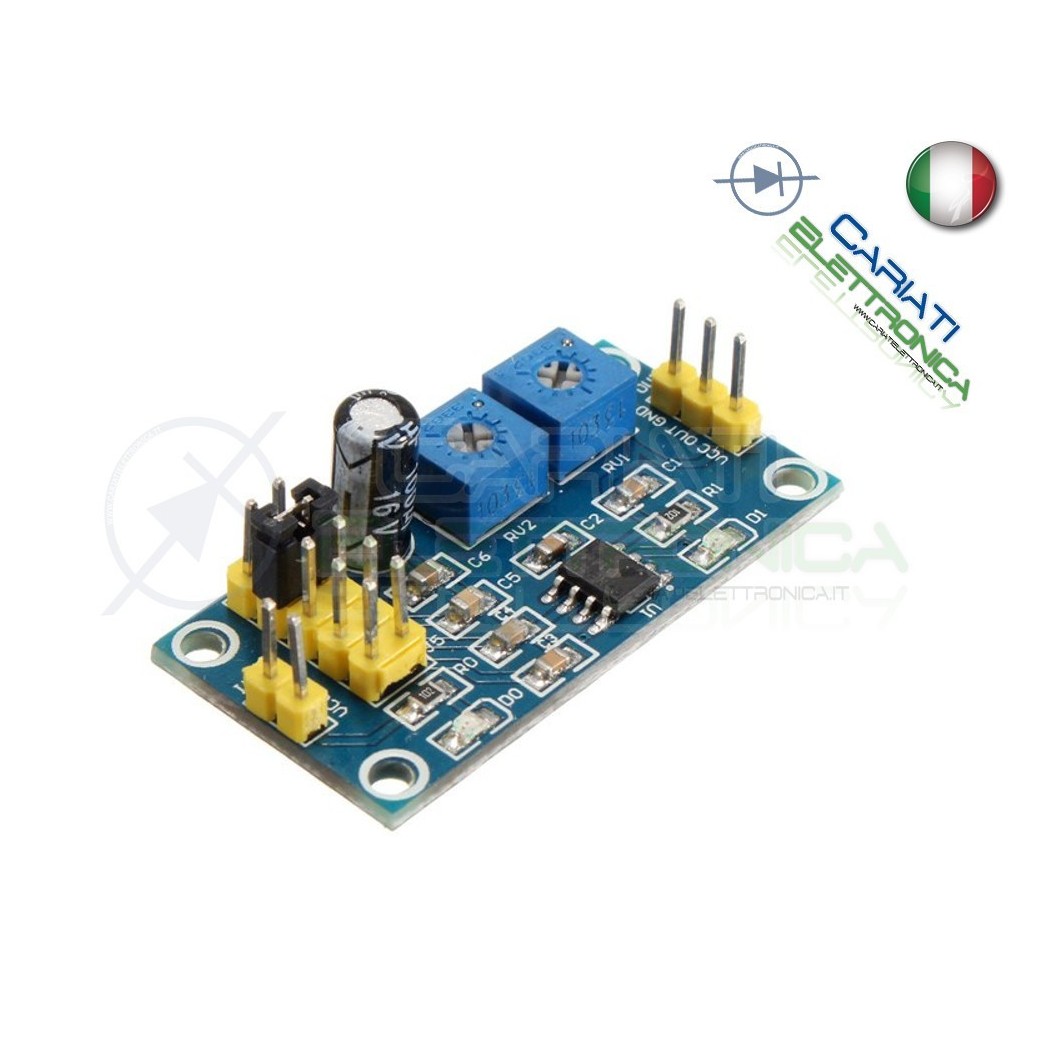

Scheda Generatore di impulsi con frequenza e duty cycle variabile NE555 Generico

Scheda Generatore di impulsi con frequenza e duty cycle variabile NE555

3591-FOX2-247
10 Articoli
2,99 €
Tasse incluse
Quantità

  • Pagamenti sicuri (Paypal , Bonifico, Contrassegno) Pagamenti sicuri (Paypal , Bonifico, Contrassegno)
  • Spedizioni veloci (merce disponibile e spedizioni con Corriere) Spedizioni veloci (merce disponibile e spedizioni con Corriere)
  • Supporto e garanzia di qualità (assistiamo il cliente in tutte le fasi) Supporto e garanzia di qualità (assistiamo il cliente in tutte le fasi)

Descrizione

Scheda NE555 Generatore variabile di impulsi con frequenza e duty cycle

Alimentazione:5/12Vdc
Massima corrente d'uscita : 10mA (5V Power Supply ) 30mA (12V Power Supply);
Dimensioni: 20x40 mm
Range di frequenza selezionabile attraverso posizione del JUMPER:
J1: 0.6 ~ 25Hz
J2: 7 ~ 300Hz
J3: 50 ~ 2.5KHz
J4: 350K ~ 6.6KHz
J5: 6.7K ~ 180KHz
Range duty cycle regolabile:0.4-0.99
Input Current: ≥100ma
Tensione di uscita a secondo dell'alimentazione: 4.2v-11.4v.
La frequenza d'uscita si calcola con la seguente formula:
Periodo T = 0.7 (Ra + 2Rb) con Ra, Rb is 0-10k regolabili attraverso i trimmer.
Pin di ingresso: VCC GND
Pin d'uscita:VCC OUT GND
Su Vcc Gnd si ha in uscita il segnal continuo di alimentazione in ingresso,
mentre su Gnd Out si ha il segnale di uscita ad onda quandra regolabile.

Dettagli del prodotto

Generico
3591-FOX2-247
10 Articoli

Scheda dati

Mpn
Scheda-Ne555

riferimenti specifici
