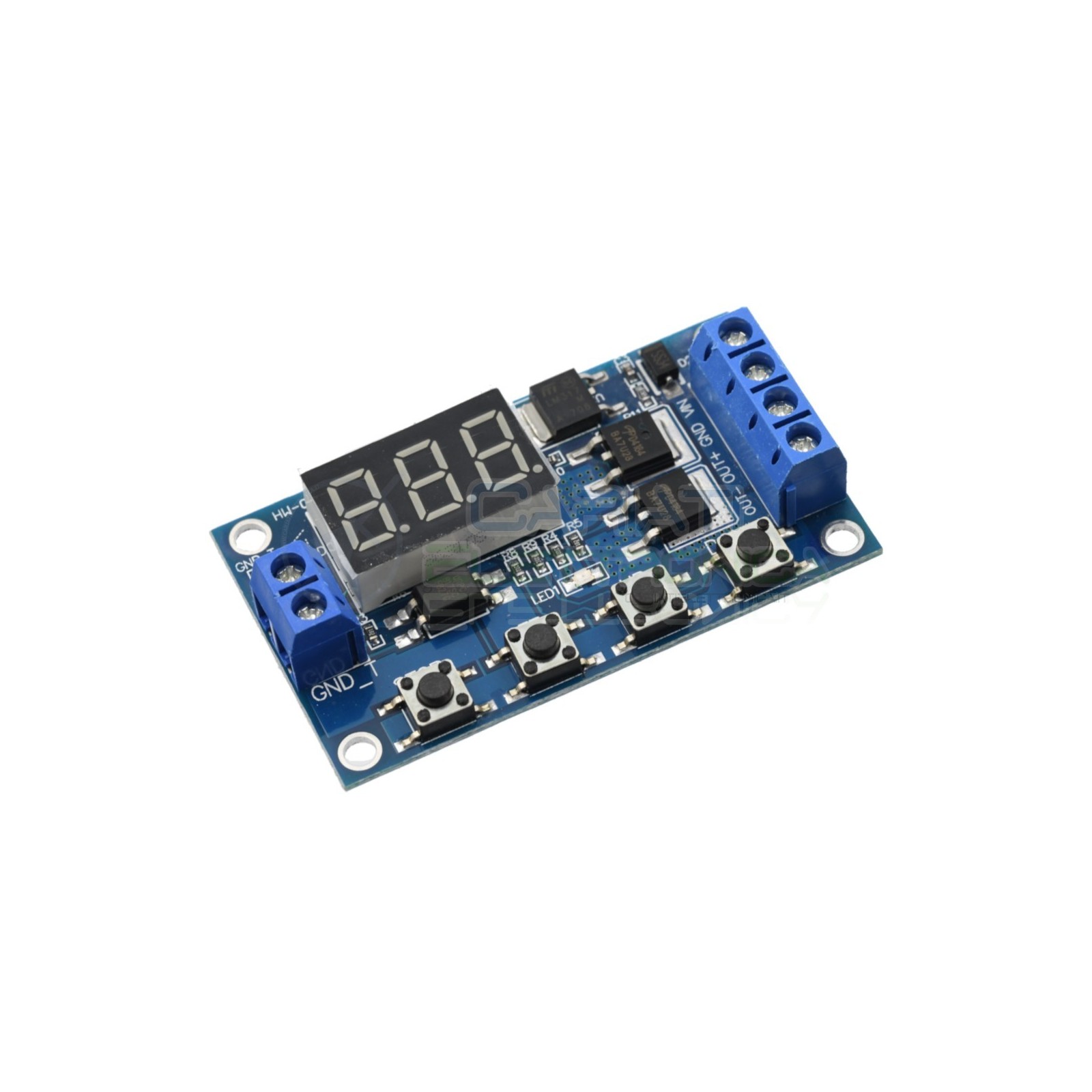

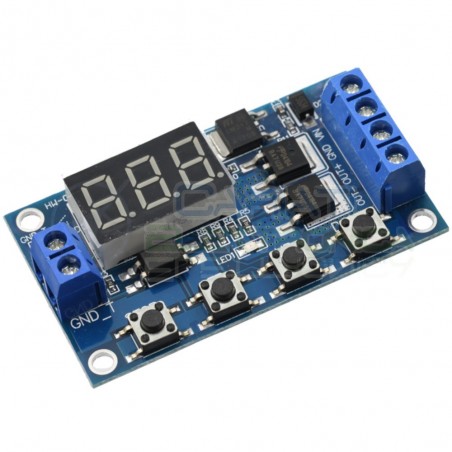

Scheda modulo temporizzatore timer multifunzione MOS 5V 12V 24V con display

Con questa scheda è possibile effettuare diverse operazioni di temporizzazione come:

accendere un dispositivo per un tempo determinato , avere un ritardo di accensione o

effettuare cicli di accensione e spegnimento infiniti.

Dispositivo con memoria, una volta settata la funzione quella rimane.

In alcune funzione è possibile utilizzare un segnale trigger da applicare a

E' possibile impostare tempi da 0-999 secondi o da 0 a 99.9 secondi

I tempi di commutazioni sono velocissimi e la chiusura dei contatti d'uscita è segnalata da un led rosso.

Colore led display: Rosso

Caratteristiche:

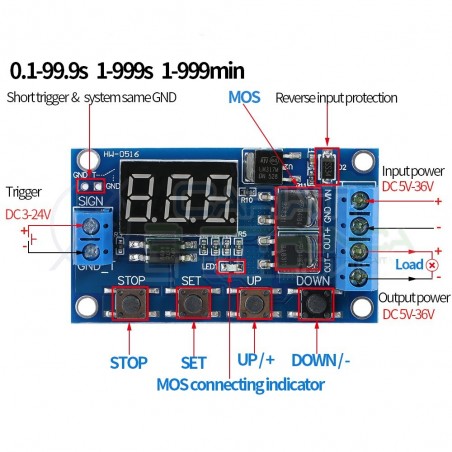

Alimentazione GND VIN : da 3V a 24V Dc
Livello segnale Trigger Sign/Gnd_T:da 3V a 24V Dc
Tensione massima contatti di uscita OUT+/OUT-:DC 5V-36V
Corrente max continua conttatti di uscita: 15A
Potenza massima: 400W
Temperature di lavoro: -40 ℃~85℃

I contatti di uscita non sono puliti cioè in uscita OUT+e OUT- ci si ritrova la tensione di VIN GND.

Per accedere alla programmazione premere per circa 5s il pulsante SET.
Fatto ciò si potrà selezionare la funzione P con i tasti UP e Down (Su e giù).
Per selezionare la funzione desiderata ripremere SET.
A seconda della funzione scelta si potranno settare i tempi di:
Chiusura OP, Apertura CL e Cicli LOP .
Per salvare i settaggi premere per qualche secondo SET e attendere che sul display compaia 000 .
Col pulsante STOP si può Accendere o Spegnere il Temporizzatore, bloccare i cicli e settare la scala dei tempi( secondi, decimi o minuti).

Funzioni:

P1.1: Con questa funzione si può impostare solo il Tempo di Accenzione ON (OP). Per avviare il conteggio bisogna applicare un segna alto alla morsettiera Sign/Gnd_T.
L'applicazione di un nuovo segnale sulla morsettiera Sign/Gnd_T durante il conteggio non causa effetti;.

P1.2:Con questa funzione si può impostare solo il Tempo di Accenzione ON (OP). Per avviare il conteggio bisogna applicare un segna alto alla morsettiera Sign/Gnd_T.
L'applicazione di un nuovo segnale sulla morsettiera Sign/Gnd_T durante il conteggio fa ripartire il ciclo da 0.

P1.2:Con questa funzione si può impostare solo il Tempo di Accenzione ON (OP). Per avviare il conteggio bisogna applicare un segna alto alla morsettiera Sign/Gnd_T.
L'applicazione di un nuovo segnale sulla morsettiera Sign/Gnd_T ferma il conteggio.

P2:Con questa funzione si può impostare un ritardo OFF (CL) e un tempo di attivazione ON (OP). Per avviare il conteggio bisogna applicare un segna alto alla morsettiera Sign/Gnd_T.
L'applicazione di un nuovo segnale sulla morsettiera Sign/Gnd_T durante il conteggio non causa effetti.

P3.1:Con questa funzione si può impostare un tempo di attivazione ON (OP), un temo di spegnimento OFF (CL) e i cili di ripetizione (LOP).
Se vogliamo un ciclo infinito dobbiamo selezionare sul display --- (premere down una VOLTA VISUALIZZATO 0).
Per avviare il conteggio bisogna applicare un segna alto alla morsettiera Sign/Gnd_T.
L'applicazione di un nuovo segnale sulla morsettiera Sign/Gnd_T fa ripartire il ciclo.

P3.2:Con questa funzione si può impostare un tempo di attivazione ON (OP), un temo di spegnimento OFF (CL) e i cili di ripetizione (LOP).
Se vogliamo un ciclo infinito dobbiamo selezionare sul display --- (premere down una VOLTA VISUALIZZATO 0).
Per avviare il conteggio bisogna applicare un segna alto alla morsettiera Sign/Gnd_T.
L'applicazione di un nuovo segnale sulla morsettiera Sign/Gnd_T ferma il conteggio.

P4: Con questa funzione si può impostare solo il Tempo di Accenzione ON (OP). Per avviare il conteggio bisogna applicare un segna alto alla morsettiera Sign/Gnd_T.
L'applicazione di un nuovo segnale sulla morsettiera Sign/Gnd_T durante il conteggio fa ripartire il ciclo da 0;
A differenza della funzione P1.2 accetta un segnale di trigger persistenze (cioè finche applicato abbiamo ON e quando lo rilasciamo riparte in conteggio del tempo ON)
