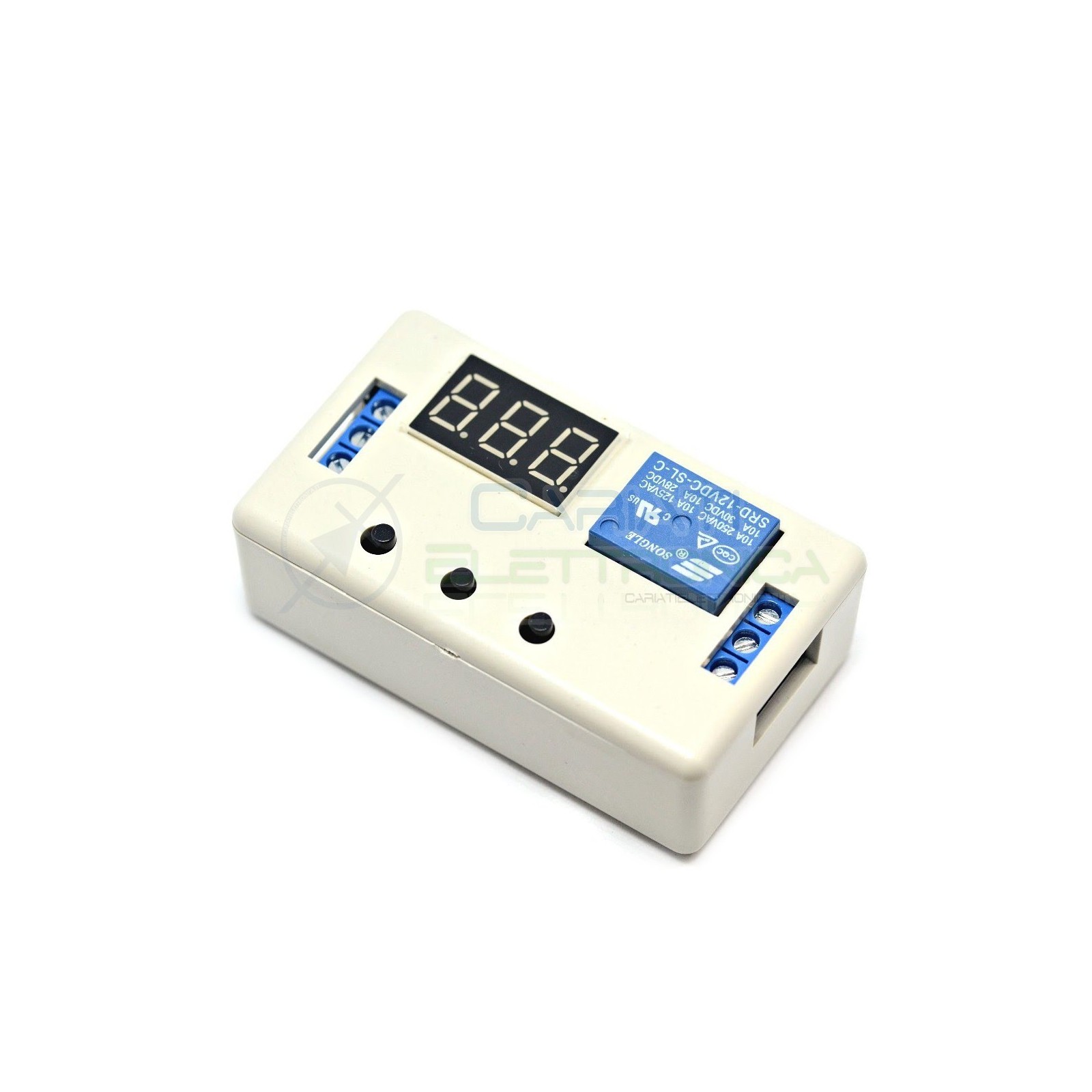

MODULO TEMPORIZZATORE TIMER 12V CON 1 RELE' RELAY 4 FUNZIONI

Alimentazione: DC 12V

Timing Range( settabile ): 0.1~99.9 seconds; 1~999 seconds; 1~999 minutes

Signal Voltage: DC 4~12V

Assorbimento corrente: 20/50mA

Dimensioni: 70x24x41 mmIl timing della scheda può essere impostato da 0.1s a 999 minuti

Il pulsante può essere collegato tra V+ e Signal terminal

Il relè ha 3 contatti d'uscita

COM comune NC normalmente chiuso NO normalmente aperto

Questa scheda può svolgere 4 funzioni,.Ogni funzione può essere selezionata premendo per più di 2s il primo tasto a sinistra ,gli altri due tasti servono rispettivamente a selezionare ed impostare i tempi.

Funzione 1:Questa funzione attraverso il pulsante (impulso),opportunamente collegato in ingresso,permette di attivare il relè per un determinato tempo.Scaduto il tempo, per riavviare il conteggio bisogna ripremere il pulsante (impulso).Procedura di selezione:premuto il primo pulsante per più di 2s , selezioniamo la funzione premendo il secondo tasto.Fatto ciò possiamo impostare il tempo di chiusura del relè.Per avviare la funzione premere il pulsante.

Funzione 2:

Con questa funzione è possibile impostare i tempi di apertura e chiusura del relè.

Per far ciò bisogna entrare in P2 ed impostare i tempi T1 e T2.

Per avviare e ripetere la funzione premere il pulsante opportunamente collegato ingresso.

Procedura di selezione:

premuto il primo pulsante per più di 2s , ripremere il primo pulsante.

Una volta visualizzato P-2 ,selezioniamo la funzione premendo il secondo tasto.

Fatto ciò possiamo impostare il tempo di chiusura del relè.

Per avviare la funzione premere il pulsante.

Funzione 3:

Con questa funzione è possibile impostare i tempi di apertura e chiusura del relè .

L'operazione si ripete all'infinito.

Procedura di selezione:

premuto il primo pulsante per più di 2s , ripremere il primo pulsante per 2 volte.

Una volta visualizzato P-3 ,selezioniamo la funzione premendo il secondo tasto.

Fatto ciò possiamo impostare i tempi del relè.

Funzione 4:

Questa funzione attraverso il pulsante ,opportunamente collegato in ingresso,

permette di attivare il relè per un determinato tempo.

Scaduto il tempo, per riavviare il conteggio bisogna ripremere il pulsante.

Questa funzione rispetto alla prima si differenzia nel fatto che il pulsante può essere mantenuto premuto ed una volta rilasciato inizia il countdown.

Procedura di selezione:

premuto il primo pulsante per più di 2s , selezioniamo la funzione premendo 3 volte il secondo tasto.

Fatto ciò possiamo impostare il tempo di chiusura del relè.

Per avviare la funzione premere il pulsante.

La scala dei tempi è possibile selezionarla tenendo premuto K3 per quanche secondo.

La scala dei tempi è la stessa per entrambi i tempi, cioè la scala di T1 e T2 sarà identica.
