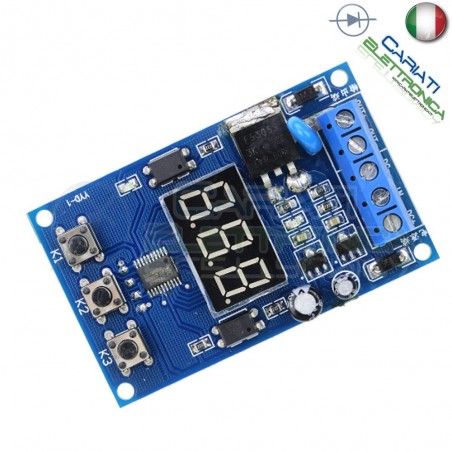

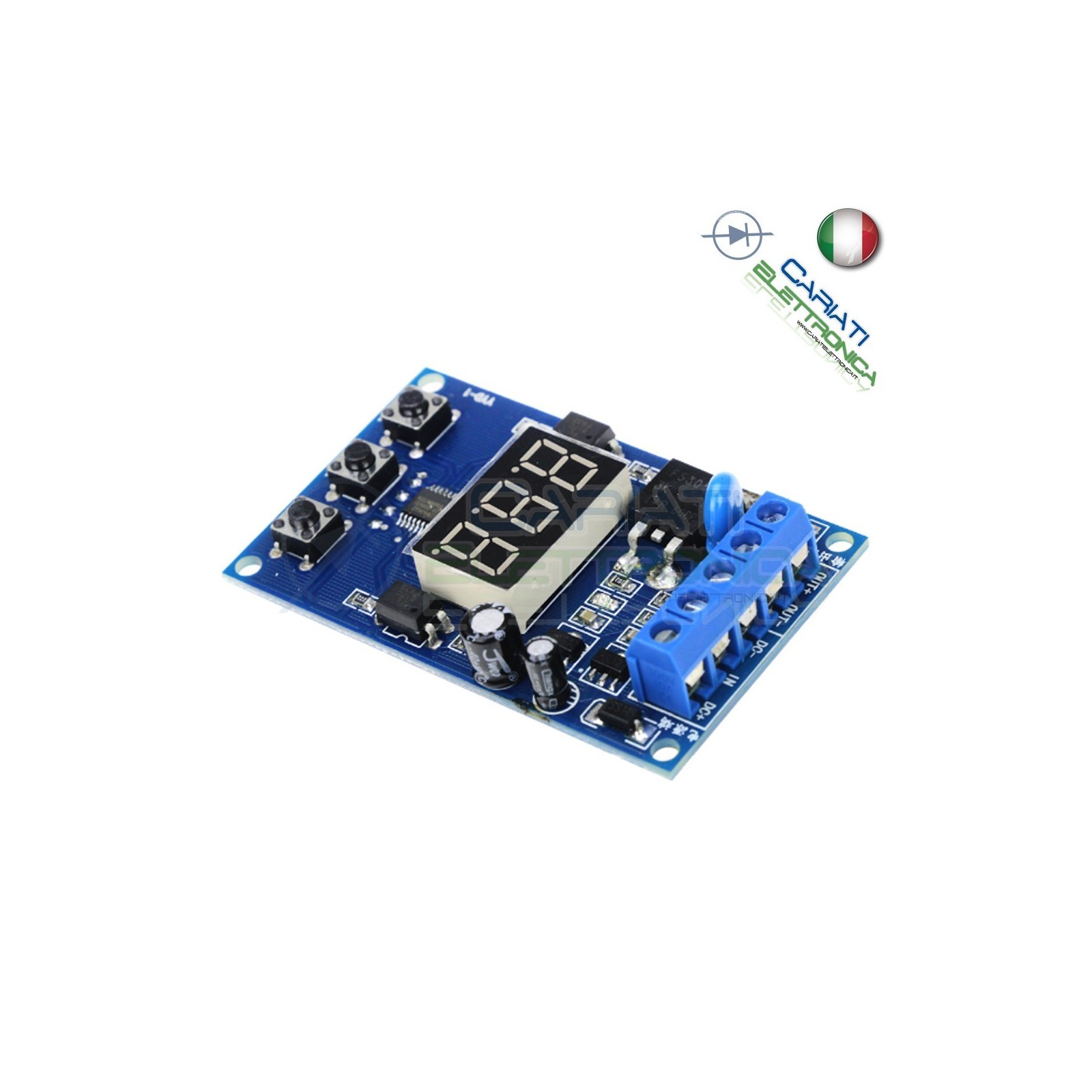

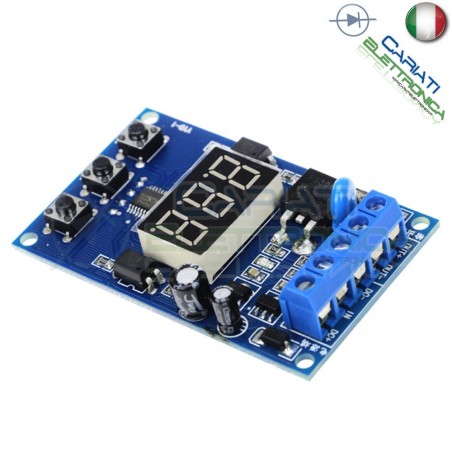

Con questa scheda è possibile effettuare diverse operazioni di temporizzazione come:

accendere un dispositivo per un tempo determinato o

effettuare cicli di accensione e spegnimento infiniti.

Dispositivo con memoria, una volta settata la funzione quella rimane.

In alcune funzione è possibile utilizzare un segnale trigger alto che si può

ottenere collegando un pulsante tra VCC e IN.

E' possibile impostare tempi da 0-999 secondi o da 0 a 99.9 secondi

I tempi di commutazioni sono velocissimi e la chiusura dei contatti d'uscita è segnalata da un led blu.

Caratteristiche:

Display: LED Digital Display
Timing Range(Settable): 0.1~99.9 seconds; 1~999 seconds; 1~999 minutes
Working Voltage: DC 5~30V (Common Use 12/24V)
Signal Voltage: DC 4~27V
Output Capacity: DC 5~30V, Max. Current: 20A(It needs cooling fun when >5A)
Static Current: 20mA
Working Current: 50mA
Working Temperature: -40-85°C
PCB Size: 64 * 40 * 13mm

Modi di funzionamento:

Dopo l'alimentazione premere per circa 2 secondi K1 cosi da entrare nella fase di programmazione.
Ripremendo K1 è possibile selezionare le modalità di funzionamento P1-P2-P3-P4
Per confermare la modalità P scelta premese K2
Dopo di che si entrerà nella fase di settaggio dei tempi, a seconda della funzione scelta.
I tempi si impostano selezionando con K2 la cifra decimale e con K3 il valore da 0 a 9.
Per salvare i dati disalimentate la scheda.

Le modalità di funzionamento sono:

P1: E' possibile impostare il tempo di chiusura dei contatti d'uscita per un tempo T1, dopo aver applicato un segnale di valore altro all ingresso IN.
P2: E' possibile impostare rispettivamente i tempi di chiusura ed apertura dei contatti d'uscita (T1 e T2) dopo aver applicato un segnale alto all'ingeresso IN
. Si ripete una sola volta
P3:E' possibile impostare rispettivamente i tempi di chiusura ed apertura dei contatti d'uscita (T1 e T2) dopo aver applicato un segnale alto all ingeresso IN
. Si ripete all'infinito
P4: Finchè è presente su IN un segnale alto, i contatti di uscita sono chiusi. Appena il segnale su IN viene eliminato parte il conteggio, del tempo T1 impostato, e dopo T1
i contatti d'uscita sono aperti.

Nota: è possibile cambiare i tempi della funzione anche non entrando nella fase di programmazione, basta premere k2 per 3s dopodiche si seleziona il decimale e si imposta il valore con K2 e K3.
