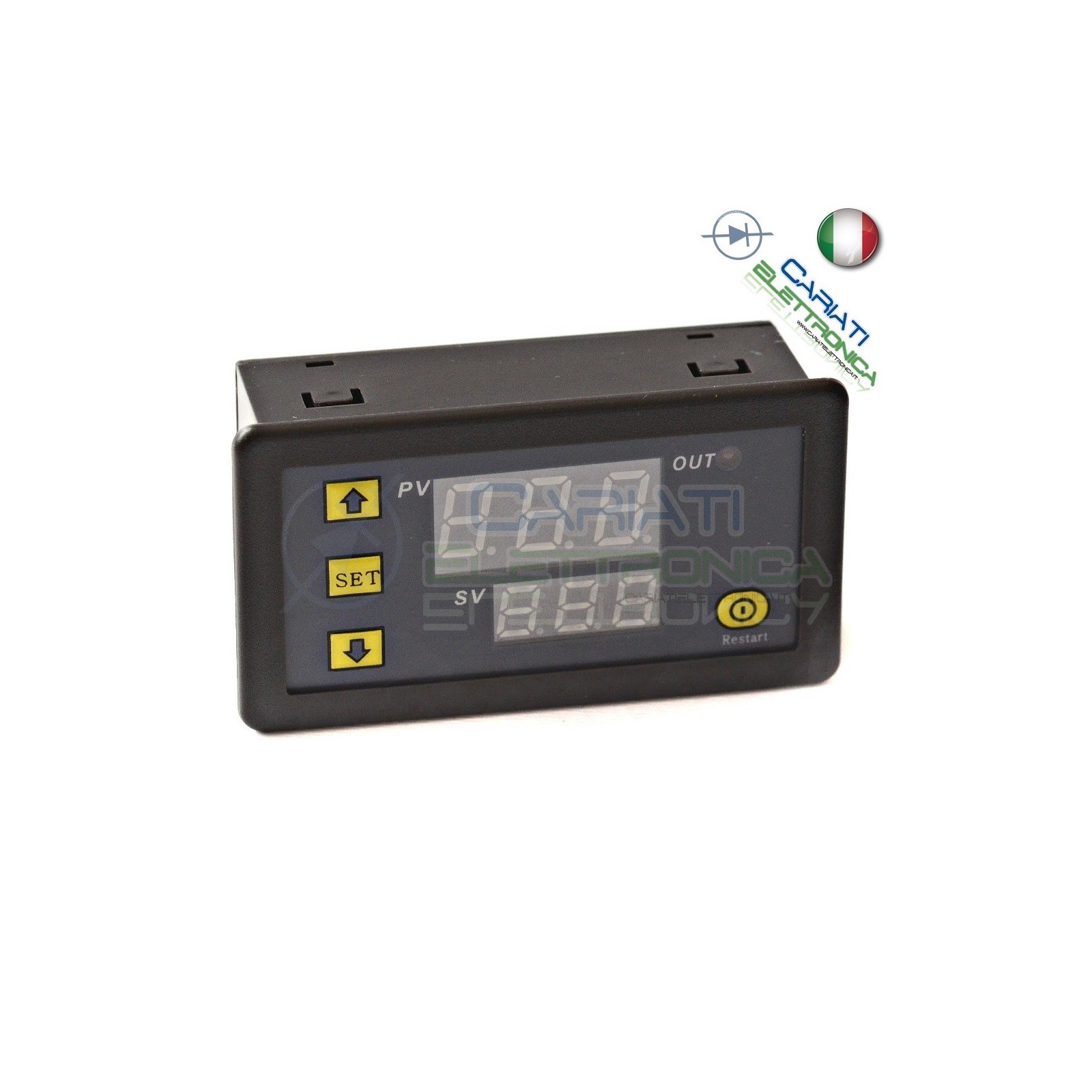

DISPLAY DA PANNELLO MODULO TEMPORIZZATORE TIMER 24V 6 FUNZIONI RELE' RELAY

Timer relè 6 funzioni da pannello a doppio display con range di tempo impostabile da 0 a 999 ore

Colore display: ROSSO

Questo timer svolge le seguenti funzioni:

Per accedere al settaggio basta tenere premuto il pulsante SET per alcuni secondi (5s), dopodiche sarà possibile settare le seguenti modalità di funzionamento.

P0-0 si imposta il conteggio tempo in secondi

P0-1 si imposta il conteggio tempo in minuti

P0-2 si imposta il conteggio tempo in ora

P1-0: il relè si attiverà dopo un tempo T1

P1-1 il relè si disattiverà dopo un tempo T1

P1-2 il relè si attiverà dopo un tempo T1 e si disattiverà dopo un tempo T2

P1-3 il relè si attiva per un tempo T1, e si disattiva per un tempo T2

P1-4 il relè si attiverà dopo un tempo T1 e si disattiverà dopo un tempo T2, questa operazione si ripete all'infinito

P1-5 il relè si attiva per un tempo T1, e si disattiva per un tempo T2, questa operazione si ripete all'infinito

P0 e P1 si settano ripremendo SET mentre le sottofunzioni premendo le frecce presenti sul display

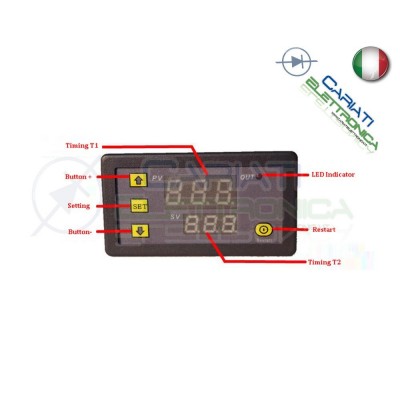

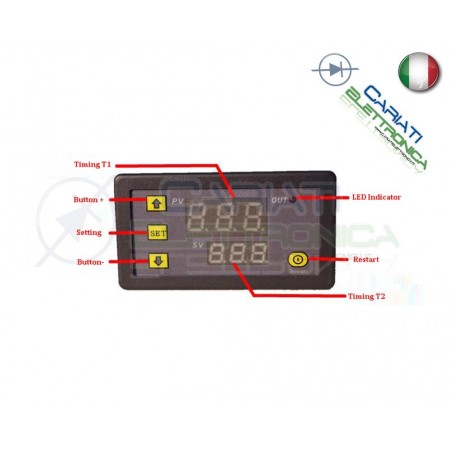

Il primo display (PV) visualizza la prima cifra della funzione il secondo (SV) la seconda cifra della funzione

Una volta selezionata la funzione attendere circa 5s per la memorizzazione e premere il pulsante SET per accedere all'impostazione dei tempi, regolabili attraverso le frecce

Per ripetere le funzioni P1-0,P1-1,P1-2 e P1-3 basta premere il pulsante RESTART presente sul display

I conteggi partono all'avvio dell'alimentazione

Quando il relè è attivo si accenderà la spia OUT quando non attivo la spia OUT sarà spenta

Quando si stacca l'alimentazione della scheda la funzione ed i tempi impostati non vengono persi

Sul relè è presente una sola uscita NO (normalmente aperto) o NC (normalmente chiuso) a seconda della funzione svolta.

Dimensioni: 79x43mm

Alimentazione: 24V
