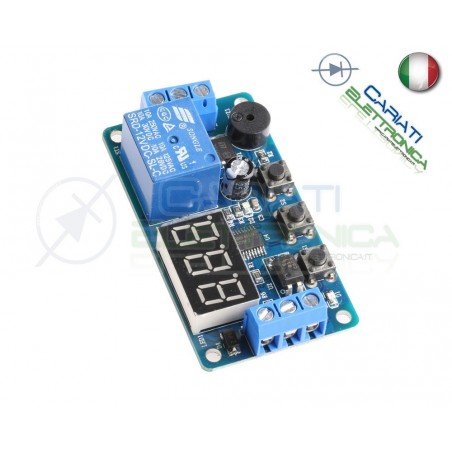

Scheda modulo relè temporizzatore timer multifunzione 12V con display

Con questa scheda è possibile effettuare diverse operazioni di temporizzazione come:

ritardare l'accensione di un dispositivo,

accendere un dispositivo per un tempo determinato o

effettuare cicli di accensione e spegnimento infiniti.

Dispositivo con memoria, una volta settata la funzione quella rimane.

In alcune funzione è possibile utilizzare un segnale trigger alto che si può

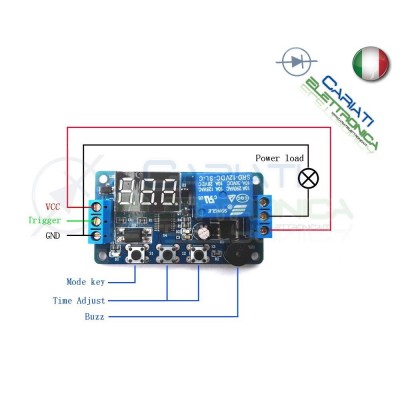

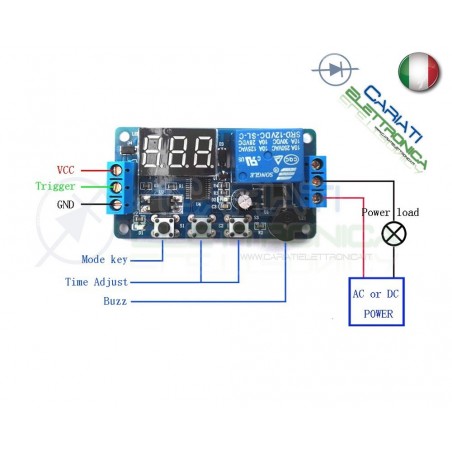

ottenere collegando un pulsante tra VCC e IN.

E' possibile impostare tempi da 0-999 secondi o da 0 a 99.9 secondi

Caratteristiche:

Alimentazione; 4-20Vdc

Uscite relè: 3 (NC,NO,C)

Carico relè: 230Vac 5A / 30Vdc 5A

Assorbimento in quiete: 20mA

Assorbimento in work mode: 50mA

Dimensioni: 65x35x19

Funzioni:

P1: con questa funzione è possibile impostare il tempo di accensione del relè.

P2: con questa funzione è possibile impostare 2 tempi di funzionamento, accensione e ritardo.

P3: con questa funzione è possibile impostare 2 tempi di funzionamento, accensione e ritardo

con ripetizione all'infinito.

P4: con questa funzione è possibile impostare il tempo di accensione del relè.

Funzioni in dettaglio:

Premendo il pulsante S1 per più di 2s si entra nel menu.

Entrati nel menu possiamo selezione una delle 4 funzioni P1-P2-P3-P4 semplicemente premendo S1

Per confermare la funzione e procedere alla fase successiva premere S2.

FUNZIONE P1: confermando con S2 possiamo scegliere 3 sotto funzioni:

Scegliendo A1 premendo S2 nella schermata successiva è possibile impostare il tempo di accensione del relè.

Con questa sotto funzione anche se in ingresso applichiamo un segnale trigger il conteggio non si ferma.

Scegliendo A2 premendo S2 nella schermata successiva è possibile impostare il tempo di accensione del relè.

Con questa sotto funzione se in ingresso applichiamo un segnale trigger il conteggio riparte daccapo.

Scegliendo A3 premendo S2 nella schermata successiva è possibile impostare il tempo di accensione del relè.

Con questa sotto funzione se in ingresso applichiamo un segnale trigger il conteggio si ferma e riprende con un nuovo segnale trigger.

FUNZIONE P2:confermando con S2 nella fase successiva si impostano i tempi di ritardo ed accensione.

FUNZIONE P3: confermando con S2 possiamo poi scegliere 2 sotto funzioni

Scegliendo A1 premendo S2 nella schermata successiva è possibile impostare il tempo di accensione e poi ritardo del relè. La ripetizione è infinita

Scegliendo A2 premendo S2 nella schermata successiva è possibile impostare il tempo di ritardo e poi accensione del relè. La ripetizione è infinita

FUNZIONE 4: confermando con S2 nella fase successiva si imposta il tempo di accensione del relè, che si ripeterà ogni qualvolta è presente in ingresso un segnale trigger
