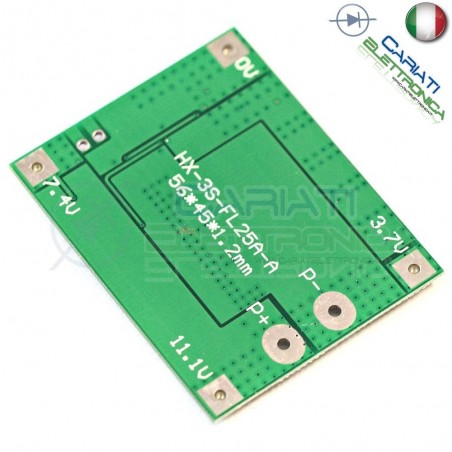

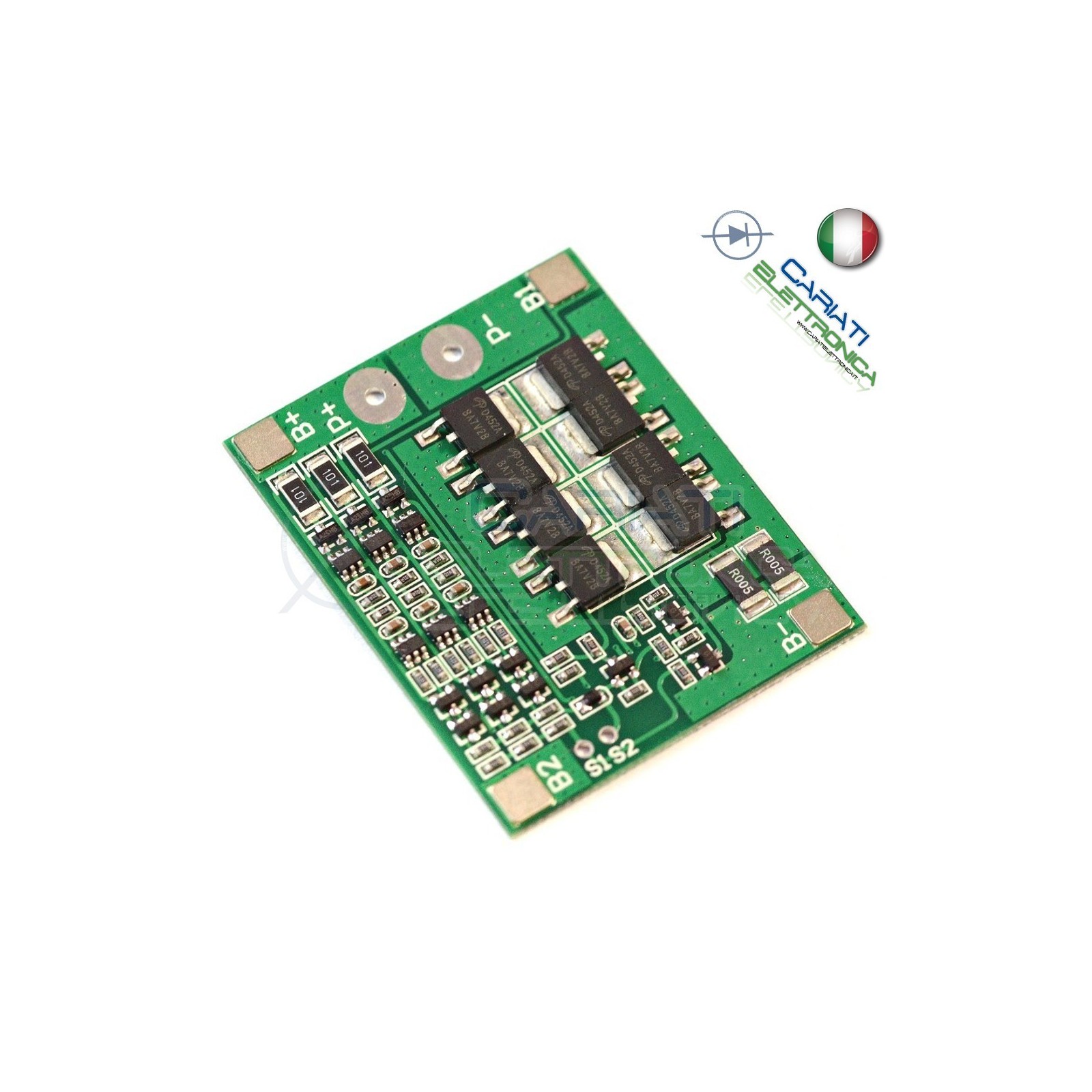

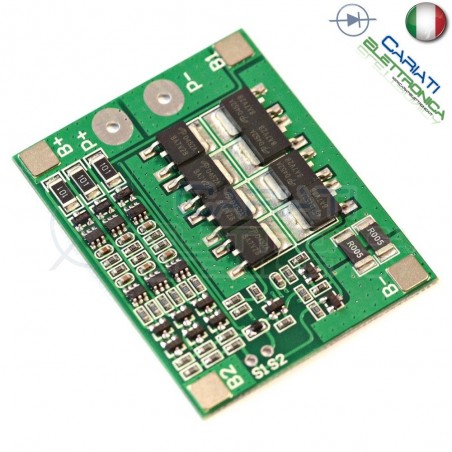

Scheda di protezione per 3 batterie in serie a litio li-ion

Con esso è possibile ottennere sui morsetti P- e P+ una tensione 11.1 (3.7Vx3) e una corrente max di 25A

Protezione contro i cortocircuiti

Protezione da sovraccarico

Protezione da sottotensione

Protezione da sovracorrente

Questo PCB protegge le batterie agli ioni di litio configurate in 3S (3 batterie in serie)

da un eccesso di carica o scarica.

Le protegge da sovracorrente, limitando la corrente massima a 8A, e corto circuito.

Questo modulo non è un circuito di carica!

Un caricabatterie adeguata deve essere utilizzato per ricaricare correttamente le batterie

Per la carica si consiglia di applicare una tensione max di 12.6V (4.20x3)

Charging voltage range: 4.25-4.35 v±0.05v
Size: 56 * 45 mm
Discharge voltage range: 2.5-3.0V±0.05v
Maximum working current: 25A
Working temperature: - 40 --- +50C
Maximum instantaneous current: 35
Storage conditions: - 40 --- +80C
Static electricity: less than 6 uA
Useful life time: more than 50000 hours
Resistance: less than 45 m Ω
Short circuit protection: can protect,need charging

Dimensioni: 56x45 mm
