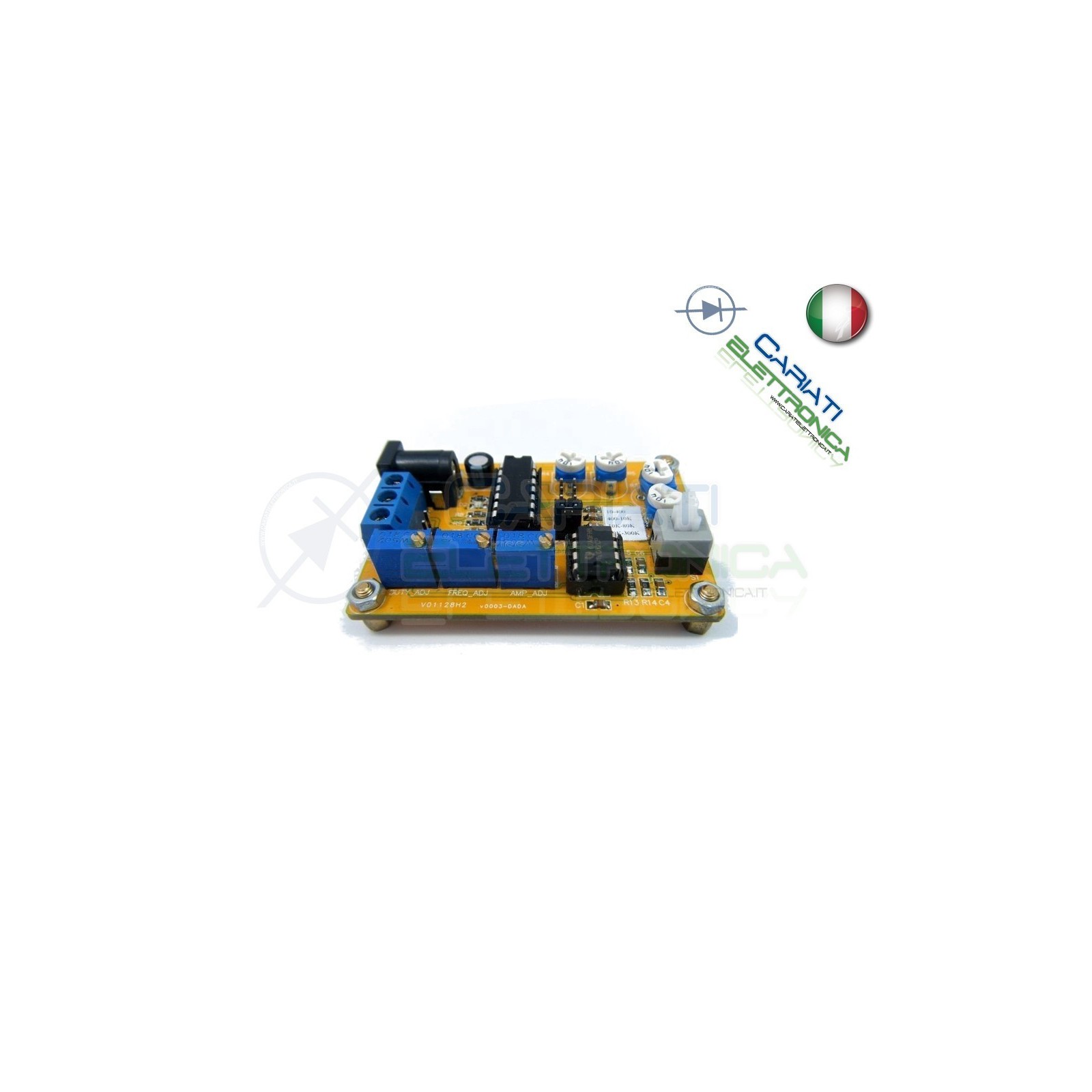

Con quesa scheda è possibile generare un segnale ad onda quadra, triangolare e sinusoidale.

E' presente una mosettiera a 3 poli contraddistinta dalle sigle GND, SQU, SIN/TRA.

Per ottenere un onda sinusoidale o triangolare bisogna collegare l'uscita su GND e SIN/TRA.

Premendo poi il pulsante sulla scheda è possibile scegliere il segnale sinusiodale o triangolare.

Per ottenere un onda quadra invece bisogna collegare GND e SQU.

Sulla scheda sono presenti i trimmer che permettono la regolazione della frequnza, ampiezza e duty cycle delle onde.

E' presente anche un jumper per la selezione del range di frequenza dell'onda di uscita:

10-400hz/400-10Khz/ 10K-80Khz / 80K-300Khz.

Range frequenza 10hz-300khz selezionabile dal jumper
Range Duty 2% al 98%
Alimentazione 12/24V

L'ampiezza del segnale d'uscita sarà inferiore all'alimentazione
